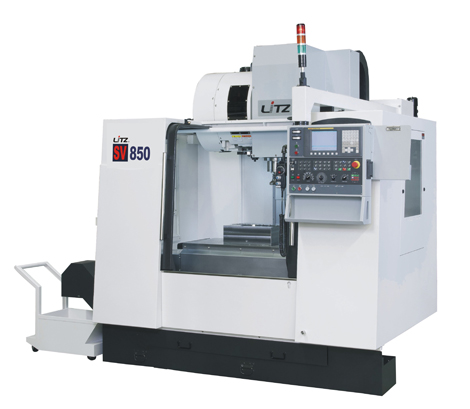

產品詳細
| 三軸行程 | ||
| X軸行程 |
mm
|
850
|
| Y軸行程 |
mm
|
600
|
| Z軸行程 |
mm
|
635
|
| 主軸鼻端至工作臺面 |
mm
|
100~735
|
| 主軸 | ||
| 主軸轉速 |
rpm
|
8000
|
| 自動刀具交換系統 | ||
| 刀具數量 |
只
|
20
|
| 可用最大刀具直徑 |
mm
|
100
|
| 最大刀具長度 |
mm
|
305
|
| 最大刀具重量 |
kg
|
7
|
| 刀具交換方式 |
斗笠式刀庫
|
|
| 刀具規格 |
BT-40
|
|
| 馬達 | ||
| 主軸馬達 (連續 / 30分鐘定格) |
kw (HP)
|
7.5/11(10/15)
|
| X/Y/Z軸馬達 |
kw
|
2.0/2.0/3.5
|
| 工作臺 | ||
| 工作面積 |
mm
|
850X560
|
| 工作臺最大荷重 |
kg
|
1000
|
| T型槽 (槽*寬*中心距) |
mm
|
5X18X100
|
| 快速位移 | ||
| X軸快速位移 |
M/min
|
18
|
| Y軸快速位移 |
M/min
|
18
|
| Z軸快速位移 |
M/min
|
18
|
| 切削進給速度 |
mm/min
|
1-8000
|
| 控制器 | ||
| 三菱 |
M70
|
|
| 其它項目 | ||
| 機器重量 |
kg
|
6800
|
| 電源需求量 |
KVA
|
25
|
| 水箱容量 |
L
|
290
|
| 空壓源 |
kg/cm2
|
6
|
|
■
|
螺旋排屑器 |
|
■
|
全罩式護罩 |
|
■
|
自動潤滑系統 |
|
■
|
地基螺絲及墊塊 |
|
■
|
工具箱 |
|
■
|
工作燈. |
|
■
|
警示燈 |
|
■
|
剛性攻牙 |
|
■
|
蓄屑車 |
|
■
|
手提吹屑空氣槍 |
|
■
|
主軸氣幕防塵系統 |
|
■
|
機臺清洗水槍 |
|
■
|
機械﹑電氣﹑操作說明書 |
|
■
|
M30自動斷電系統 |
|
■
|
電氣箱熱交換器 |
|
■
|
機械式油水分離系統 |
|
■
|
自動刀具交換系統(ATC) |
|
■
|
三軸滑軌伸縮護罩 |
|
■
|
Z軸煞車馬達(無配重) |
|
■
|
主軸外可程序吹氣裝置 |
|
■
|
FANUC/三荾/西門子控制器 |
|
■
|
主軸環狀噴水系統(限刀臂式) |
|
■
|
主軸中心出水系統(CTS) |
|
■
|
三軸中空冷卻導桿機構(CTB) |
|
■
|
自動刀具長度量測器 |
|
■
|
圓盤式油水分離機 |
|
■
|
主軸轉速8000RPM(BT-50系列) |
|
■
|
刀臂式換刀機構24把刀(BT-40系列) |
|
■
|
主軸轉速10000RPM/12000RPM(BT-40系列) |
|
■
|
鐵屑輸送機 |
|
■
|
三軸光學尺裝置 |
|
■
|
主軸油溫控制系統 |
|
■
|
工件量測系統 |
|
■
|
油路刀把系統 |
|
■
|
沖屑裝置 |
|
■
|
紅外線斷刀檢知裝置 |
|
■
|
可程序噴嘴調整裝置 |
|
■
|
旋轉工作臺(第四軸) |
|
■
|
電氣箱冷氣機 |
