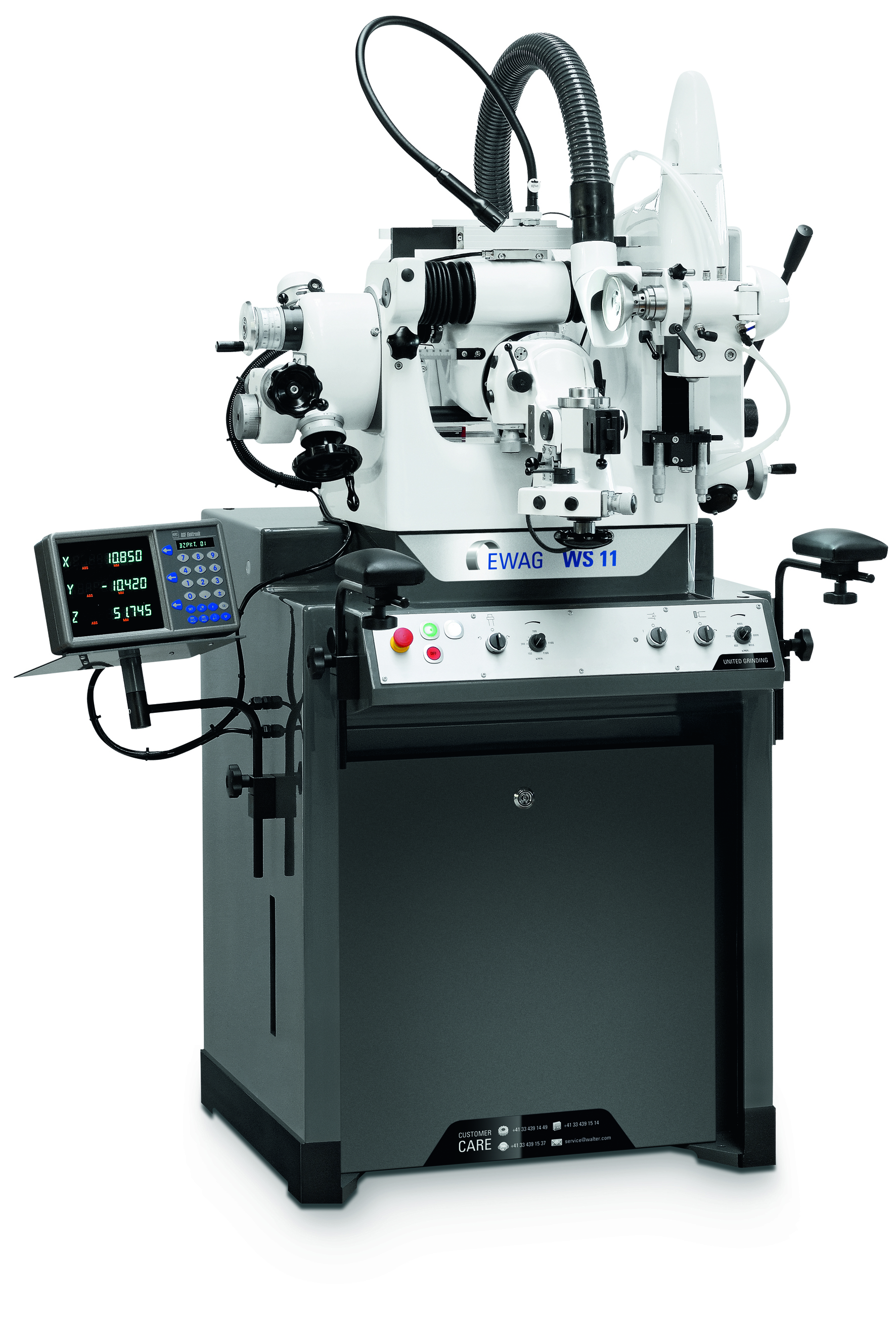

EWAG WS11
手動萬能型刀具磨床:適用于生產和修磨高精密小型刀具和硬質合金、鋼質或其它物料制成的生產配件
機床特征簡要說明（Introduction）：
萬能磨床 WS 11 和 WS 11-SP特別適用于生產和修磨高精密小型刀具和硬質合金、鋼質或其它物料制成的生產配件。 通過萬能磨床 WS11可以生產和修磨硬質合金的HSS或者其它材料的小型刀具和生產配件。通過靜液壓磨削主軸才使其能按照定義值控制熱膨脹，對此公差在 0.0002mm。切削過程可與光學測量同時進行 1:1 ，觀察和控制砂輪。 好處是能滿足所有的愿望:
■通過 WS 11概念，使得圓柱形和錐形刀具能在一次裝夾完成磨削和測量。
■同樣，單件和小批量生產也同樣可進行經濟性磨削。
■針對每個加工任務，機床可迅速調整適應各種配件。
高精度與性能和可靠性相結合，使得許多行業的刀具質量顯著提升。
■磨削主軸驅動, 三相電機 kW（1/min）:0.3
■轉數范圍（1/min）:2500/3500/4800/6800
■X軸, 橫向調整:100
■X軸, 讀取精度:0.01
■可調轉數（1/min）:100-1300
■102 mm / 25 kg:100
■Y軸, 垂直磨削沖程, 直線:150 mm / 100 kg:0.01
■Y軸，讀取精度:
■Z軸, 水平進給沖程:100
■Z軸，讀取精度:0.001
■工件主軸驅動（kW）:0.25
技術參數：
| 基本參數 |
行程 |
讀數 |
測量系統 |
分辨率 |
| 線性軸： |
| 橫向進程X軸： |
100mm |
0.01mm |
光柵 |
0.001mm |
| 磨削進程Y軸： |
100mm |
0.01mm |
光柵 |
0.001mm |
| 磨削行程定位V軸： |
|
|
|
|
| 磨削進給Z軸： |
100mm |
0.001mm |
光柵 |
0.001mm |
| 回轉軸： |
| 工件主軸A軸角度調整： |
-135°/+30° |
1° |
|
|
| 工件主軸B軸轉動： |
0°...∞ |
2min |
|
|
| 工件主軸傾角： |
+/-15° |
1° |
|
|
| 磨削主軸傾角： |
|
|
|
|
| 磨削主軸驅動： |
| 主軸功率： |
0.3KW |
|
|
|
| 轉速： |
50Hz/2500/3500/4800/6800min-1 |
|
|
|
| 轉速： |
50Hz/3000/4200/5760/8160min-1 |
|
|
|
| 工件主軸： |
| 工件主軸定位孔： |
W20 |
|
|
|
| 工件主軸轉速： |
100-1300min-1 |
|
|
|
| 工件主軸功率： |
0.25KW |
|
|
|
| 分度盤齒數： |
120Z |
|
|
|
| 分度精度 |
2min |
|
|
|
| 工件主軸與螺旋槽附件聯動回轉： |
