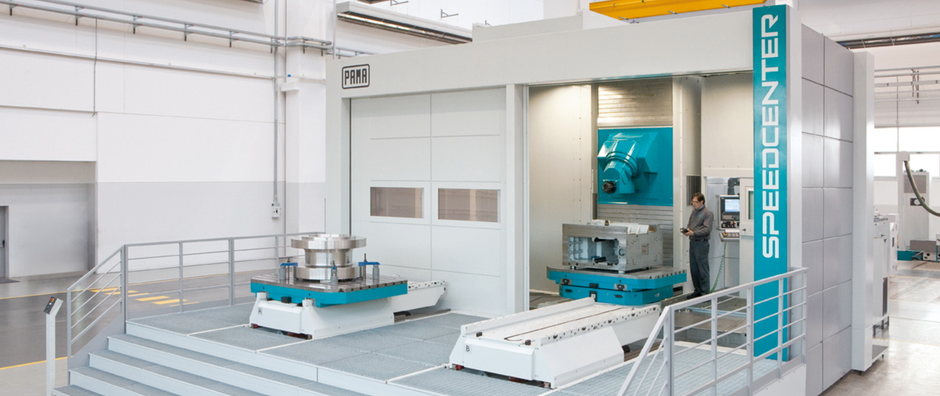

Speedcenter產品系列由三種基本機型組成，托盤尺寸從1250*1250mm到2000*2500mm,工件最大回轉直徑從3000mm到4600mm.
●鐵屑輸送器和冷卻液回收系統，集成在機床防護裝置內
●有多種CNC系統可供選擇：Siemens 840D sl;Fanuc 31i-A5;或Heidenhain Itnc530
●具有高剛性、高品質和高精度，結合高主軸轉速，功率和扭矩，確保在鑄鐵、鋼和鈦合金的粗精加工過程中有最優的鐵屑切除速度
●X軸和Z軸床身安裝于同一水平地面上，以降低機床安裝時間和地基土建成本
●Y軸采用雙滾珠絲杠，以保證高動態性能;X軸由固定滾珠絲杠和旋轉螺母傳動，以確保最大剛性
●可進行輪廓加工的閉式靜壓工作臺，通過一個雙小齒輪齒圈系統驅動（預載消隙），并實現優化的4軸和5軸聯動加工
●所以線性軸配有大尺寸線性滾珠導軌
●Speedcenter臥式加工中心主軸箱可 選擇H型-臥式，HV型-立臥兩用和A型-擺頭式，主軸功率可達到54KW,提供電主軸，轉速高達15000rpm(用于H型-臥式主軸箱和A型-擺頭式主軸箱)
●Speedcenter臥式加工中心，具有高主軸轉速、高功率、高扭矩、高進給速度和加速度，優良的加工精度，提供最高生產效率
●5軸聯動，可加工復雜型面
●工件最大回轉直徑范圍：3000mm-4600mm
技術參數：
| Speedcenter臥式加工中心 | 1250 | 1600 | 2000 | |||
| 工作范圍 | ||||||
| X軸（工作臺）行程 | mm | 3000 | 3800 | 4600 | ||
| Y軸（主軸箱）行程 | mm | 2000 | 2500 | 3000 | ||
| Z軸（立柱）行程 | mm | 2300 | 2700 | 3200 | ||
| 工件最大回轉直徑 | mm | 3000 | 3800 | 4600 | ||
| 工作臺 | ||||||
| 托盤尺寸 | mm | 1250*1250 | 1600*1600 | 2000*2000 | ||
| mm | 1250*1600 | 1600*2000 | 2000*2500 | |||
| 托盤承重 | t | 8 | 8-12 | 20 | ||
| 各軸參數 | ||||||
| X軸進給/快速移動 | mm/min | 40000 | 40000-30000 | 25000 | ||
| Y軸和Z軸進給/快速移動 | mm/min | 45000 | 45000 | 30000 | ||
| B軸快速進給/快速移動 | rpm | 7 | 5 | 3.5 | ||
| X,Y,Z軸加速度 | m/s2 | 2 | 2 | 2 | ||
| B軸加速度 | rad/s2 | 0.7 | 0.7 | 0.7 | ||
| X,Y,Z軸推力 | Kn | 20 | 20 | 20 | ||
| 機床精度（參照VDI3441標準） | ||||||
| X,Y,Z軸定位精度（P） | um | 10 | 10 | 10 | ||
| B軸定位精度（P） | arcsec | 5 | 5 | 5 | ||
| X,Y,Z軸重復定位精度（Ps） | um | 5 | 5 | 5 | ||
| B軸重復定位精度（Ps） | arcsec | 3 | 3 | 3 | ||
| 刀庫 | ||||||
| 刀庫類型 | 鏈?zhǔn)?span id="zvx1jztlhfv5" class="font6">/矩陣式/塔式 | 鏈?zhǔn)?span id="zvx1jztlhfv5" class="font6">/矩陣式/塔式 | 鏈?zhǔn)?span id="zvx1jztlhfv5" class="font6">/矩陣式/塔式 | |||
| 刀庫容量 | places | 60-400 | 60-400 | 60-400 | ||
| 最大刀具直徑 | mm | 420/325/400 | 420/325/400 | 420/325/400 | ||
| 最大刀具長度 | mm | 600 | 600 | 600 | ||
| 最大刀具重量 | kg | 35 | 35 | 35 | ||
| 其他 | ||||||
| 最大安裝功率 | kva | 150 | 150 | 150 | ||
| 機床總重量 | t | 80 | 85 | 95 | ||
| 總占地面積（A*B） | mm | 13500*9000 | 14800*9800 | 16500*11000 | ||
