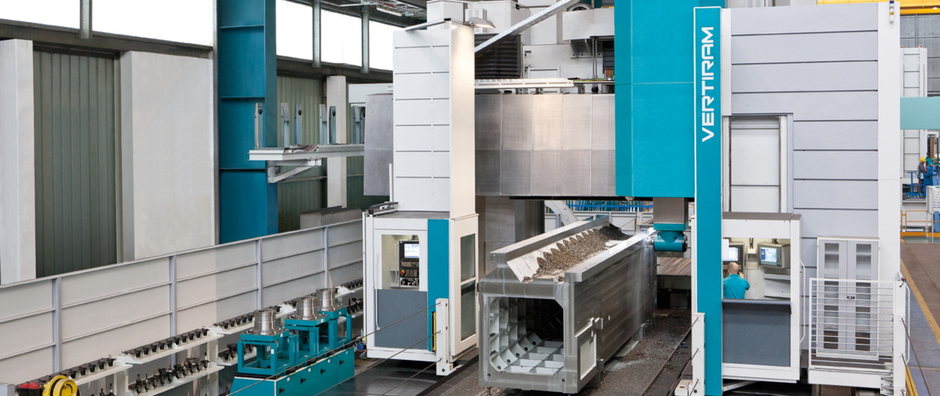

●Vertiram加工中心系列由五種基本機型組成,立柱間距從4600mm到6600mm,主軸端面到工作臺面最大間距從4000mm到5000mm,X軸龍門移動最小行程為6000mm,Z軸滑枕行程為2000mm,W軸橫梁行程從2600mm到3600mm
●多種刀庫選項極大地提高了Vertiram龍門加工中心的生產效率:鏈?zhǔn)降稁?,安裝在立柱側面,容量為60到140個刀位;模塊化矩陣式刀庫,安裝在地面上,具有容量大、占地小的特點;落地矩陣式刀庫,配備機械手,可與X軸平行移動
●通過使用各種附件頭,使Vertiram加工中心的功能性更具多樣化,所有附件頭都可在滑枕上自動裝卸
●提供新一代應用軟件PR2(預測性生產管理),即使在無人的生產模式下,PAMA加工系統也能實現實時動態管理以及小批量生產,確保了高度自動化
●閉式靜壓導軌;矩形滑枕所有支撐面采用靜壓支撐,位于全封閉式的鑄鐵主軸箱內;主軸高轉速、高功率和高扭矩
●優良的結構質量和穩定性及創新的在線補償系統保證了高加工精度(PAMA專利)
●高鐵屑切除速度,適用于鑄鐵、鋼和鈦合金材料的加工
技術參數:
Vertiram龍門立式加工中心 |
1 |
2 |
3 |
4 |
5 |
工作范圍 |
立柱間距 |
mm |
4600 |
5100 |
5600 |
6100 |
6600 |
主軸端面到工作臺面最大距離 |
mm |
4000-5000 |
4000-5000 |
5000 |
5000 |
5000 |
X軸(龍門)移動行程 |
mm |
6000 |
6000 |
6000 |
6000 |
6000 |
|
mm |
+N°*1000 |
+N°*1000 |
+N°*1000 |
+N°*1000 |
+N°*1000 |
Y軸(主軸箱)行程 |
mm |
5900 |
6400 |
6900 |
7400 |
7900 |
Z軸(滑枕)行程 |
mm |
2000 |
2000 |
2000 |
2000 |
2000 |
W軸(橫梁)行程 |
mm |
2600-3600 |
2600-3600 |
3600 |
3600 |
3600 |
主軸箱 |
滑枕尺寸 |
mm |
590*590 |
590*590 |
590*590 |
590*590 |
590*590 |
主軸最大轉速 |
rpm |
4500 |
4500 |
4500 |
4500 |
4500 |
主軸齒輪箱檔數 |
|
4 |
4 |
4 |
4 |
4 |
主軸最大功率
(S1-100%) |
kw |
80-100 |
80-100 |
80-100 |
80-100 |
80-100 |
主軸最大扭矩(S1-100%) |
Nm |
7600-9500 |
7600-9500 |
7600-9500 |
7600-9500 |
7600-9500 |
刀具錐度 |
|
ISO 50-ISO 60-HSK B125 |
各軸進給速度 |
X軸進給/快速進給 |
mm/min |
20000 |
20000 |
20000 |
15000 |
15000 |
Y軸和Z軸進給/快速進給 |
mm/min |
25000 |
25000 |
25000 |
25000 |
25000 |
W軸進給/快速進給 |
mm/min |
15000 |
15000 |
15000 |
10000 |
10000 |
