產品詳細

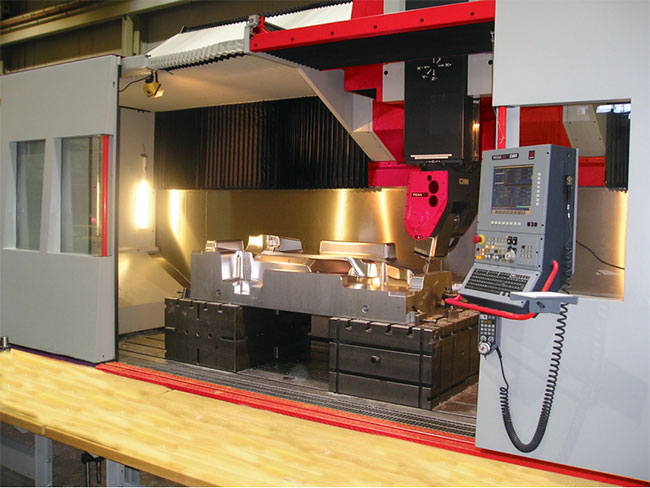

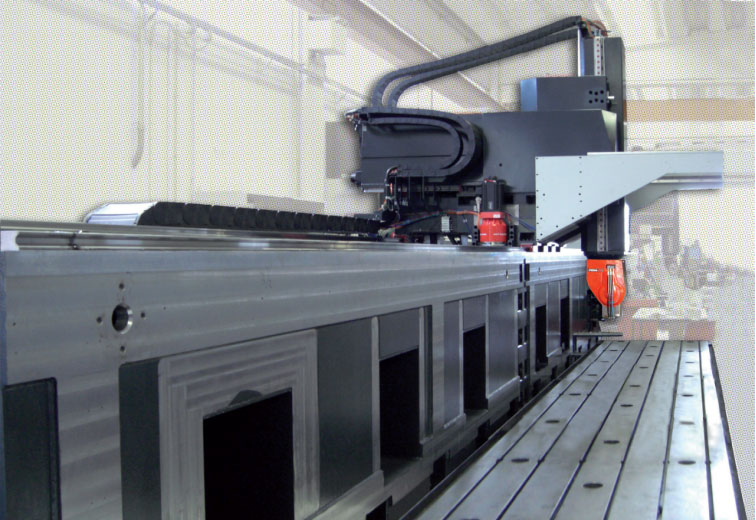

專為大型注塑模具和航空部件設計的5軸高速銑削機床產品。固定工作臺結構能滿足了高精度的部件加工要求,并且方便用戶對整個加工過程進行觀察并及時調整加工策略。
描述 | K211 | K199 |
線性軸
行程: X
Y Z |
2700 mm
1100 mm 1000 mm |
1650 mm 750 mm 850 mm |
各軸最大運動速度 X - Y - Z | 24 m/min | 30 m/min |
工作臺尺寸 | 3000mm x 1500mm | 2000mm x 1500mm |
工作臺承重 | 7000 kg/m2 | 10000 Kg |
M5A: FIDIA 雙擺動5軸銑頭
技術參數 | M5A/** |
C 軸 | |
C軸行程 | ± 360° |
C軸最大連續速度 | 5.400°/min (15 rpm) |
A 軸 | |
A軸行程 | + 95° / - 110° |
A軸最大連續速度 | 5.400°/min (15 rpm) |
M5S: FIDIA 雙擺動5軸銑頭(僅適用于K211機床)
技術參數 | M5A/** |
C 軸 | |
C軸行程 | ± 360° |
C軸最大連續速度 | 7.920°/min (22 rpm) |
A 軸 | |
A軸行程 | ±110° |
A軸最大連續速度 | 7.920°/min (22 rpm) |
主軸技術參數 | M5*/55-24 | M5*/65-15 |
最大功率(S6 - 40%) | 55 kW | 65 kW |
最大扭矩 (S6 - 40%) | 87.5 Nm | 124Nm |
最大功率/扭矩(S1 –100%) | 42 kW / 67 Nm | 50 kW / 95.5 Nm |
加工時主軸轉速 (M03) | 240÷24.000 1/min | 150÷15.000 1/min |
刀柄(DIN 69 893) | HSK63A | HSK100A |
