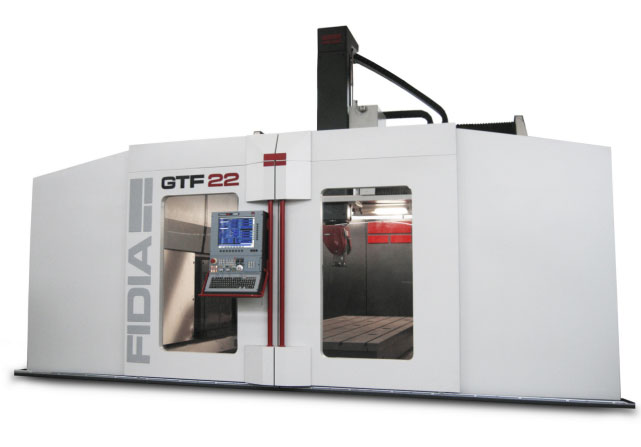

GTF系列的產品的特點是通過模塊化的設計滿足不同的加工需求,并且將高速特性和高剛性的機床結構完美的結合在一起，GTF系列有多種不同的型號來滿足不同加工領域的高標準，高效率的加工要求。
| 描述 | GTF/Q4 |
|
線性軸
行程: X
Y Z |
2700mm => 20200mm
2200mm,3500mm 1500mm,1800mm,2100mm |
| 各軸最大運動速度 X - Y - Z | 30 m/min |
| 工作臺承重 | 7000 kg/m2 |
M5A: FIDIA 雙擺動5軸銑頭
| 技術參數 | M5A/** |
| C 軸 | |
| C軸行程 | ± 360° |
| C軸最大連續速度 | 5.400°/min (15 rpm) |
| A 軸 | |
| A軸行程 | + 95° / - 110° |
| A軸最大連續速度 | 5.400°/min (15 rpm) |
M5S: FIDIA 雙擺動5軸銑頭
| 技術參數 | M5A/** |
| C 軸 | |
| C軸行程 | ± 360° |
| C軸最大連續速度 | 7.920°/min (22 rpm) |
| A 軸 | |
| A軸行程 | ±110° |
| A軸最大連續速度 | 7.920°/min (22 rpm) |
| 主軸技術參數 | M5*/55-24 | M5*/65-15 |
| 最大功率(S6 - 40%) | 55 kW | 65 kW |
| 最大扭矩 (S6 - 40%) | 87.5 Nm | 124Nm |
| 最大功率/扭矩(S1 –100%) | 42 kW / 67 Nm | 50 kW / 95.5 Nm |
| 加工時主軸轉速 (M03) | 240÷24.000 1/min | 150÷15.000 1/min |
| 刀柄(DIN 69 893) | HSK63A | HSK100A |
