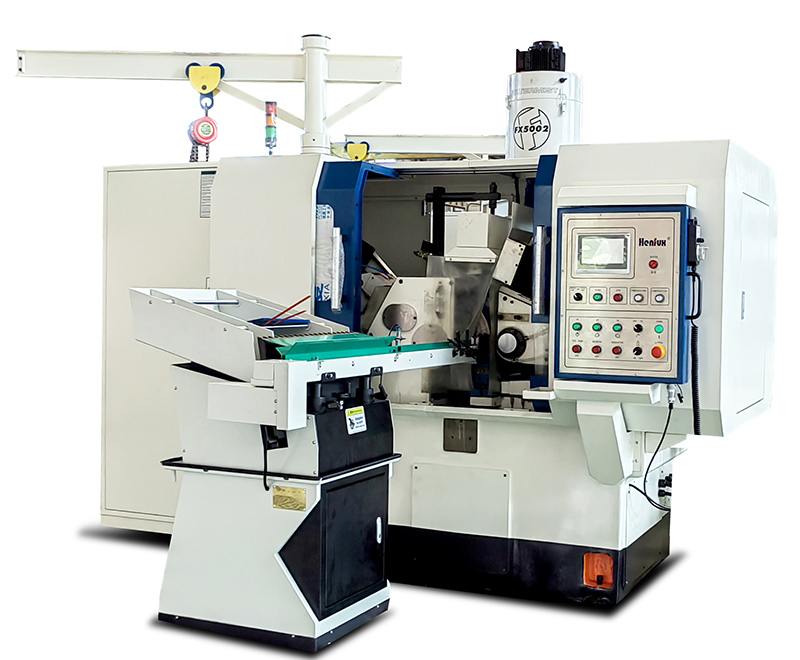

產品詳細
● 砂輪靜壓、導輪動壓，高回轉精度、高剛性；
● 金剛石砂輪修整滾輪自動修整方式，解決金剛石砂輪修整問題；
● 操作方便和準確，通過界面輸入數值便可；
● 砂輪電機采用恒線速度單元，線速度從 35 米/ 秒提高到 50 米/秒，提高效率；
● 油污回收裝置、環保
適用于： 硬質合金（鎢鋼）、玻璃、陶瓷、寶藍石棒料等精密磨削。
規格參數：
| 參數規格 | HFC-1808ENC-72A | 參數規格 | HFC-1808ENC-72A |
|---|---|---|---|
| 標準工作臺工作直徑 | φ1-φ50mm | 調整輪進刀手輪 | 3.5mm/每轉 0.05mm/每刻度 |
| 特別工作臺工作物直徑 | φ40-φ100mm | 調整輪微調手輪 | 0.1mm/每轉 0.001mm/每刻度 |
| 研磨輪尺寸（外徑×寬×內徑） | φ455×205×φ228.6 | 工作臺進給Y軸伺服單元 | 2.0KW/AC200V |
| 導輪尺寸（外徑×寬×內徑） | φ255×205×φ111.2 | 工作臺進給Y軸分辨率 | 0.0001mm |
| 主軸形式 | 靜壓型 | 工作臺進給Y軸定位精度 | 0.001mm |
| 主軸旋轉精度 | <0.0015mm | 砂輪修整徑向進給X1軸伺服單元 | 0.4KW AC200V |
| 導輪傳動方式 | 行星減速機同步帶鏈輪傳動 | 砂輪修整徑向進給X1軸定位精度 | 0.001mm |
| 供油壓力 | 20-25kg/cm2 | 砂輪修整徑向進給X1軸進給精度 | 0.001mm |
| 研磨輪轉速 | 600-1520 R.P.M | 修整進刀手輪 | 2mm/每轉 0.01mm/每刻度 |
| 導輪主軸形式 | 動壓型 | 調整輪傾斜角度 | +6º ~ - 3º |
| 調整輪轉速 | 1-300R.P.M | 調整輪迂轉角度 | ±6º |
| 砂輪驅動馬達 | 15HP(11kw)AC380V/50HZ | 機械尺寸（L×W×H） | 2350×1960×1550mm |
| 調整輪驅動馬達 | 4HP(3.0kw)AC220V/50HZ | 裝箱尺寸（L×W×H） | 2440×2000×1800mm |
| 油壓泵驅動馬達 | 2HP(1.5kw)AC380V/50HZ | 機械重量 | 3400kg |
| 冷卻泵驅動馬達 | 1/4HP(180w)AC380V/50HZ | 裝箱重量 | 3450kg |
* 以上規格均作為參考，本公司因技術開發改進的需要保留隨時修改之權利，恕不另行通知。

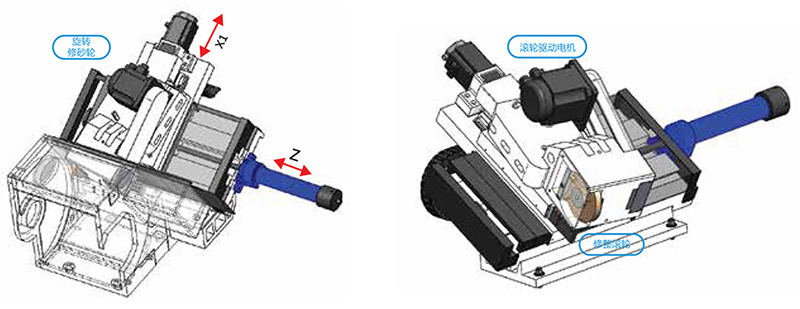

修整方式：
