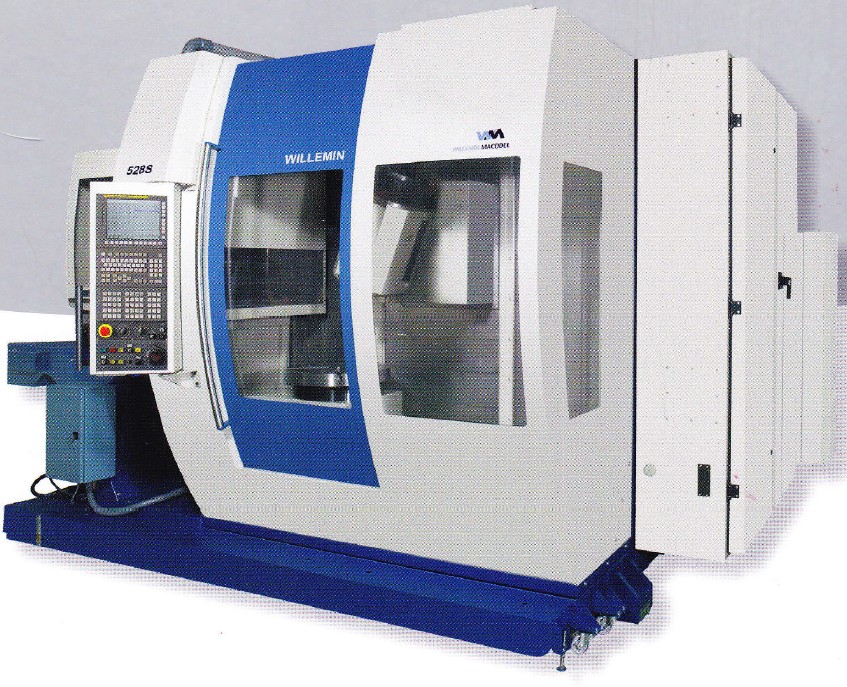

高精度五軸聯動加工中心528S





產品類型(Classification) 高精度五軸加工中心 產品型號(Type) 528S 應用范圍
(Application Scope)

機床特征簡要說明(Introduction): 528S加工中心適合高精度零件加工,零件邊長尺寸不超過4OOmm,高精度直驅回轉分度工作臺及大容量刀庫(最多可達18O把)保證機床為柔性高效加工單元。機床結構緊湊設計,占地面積小。
最新一代528S加工中心非常適合下述新興行業:
■航空
■航天
■汽車
■精密工程
該機床適合加工復雜、高精度、中等批量或小批量零件或試件.
機床結構:
■回轉主軸
■帶加強筋板的球墨鑄鐵床身設計使得機床具有高動、靜態剛性
■大角度傾斜床身配堅固的十字床鞍
■主軸穩固地安裝在移動立柱上,避免懸垂
■機械部分和加工區域完全分開使得機床結構溫升變化最小
■床身和外圍設備均衡地固定在框架上。
各軸行程:
X=800mm   Y=500mm   Z=630mm   B=0°/+110°  C=360°
直線軸:
■超精密級預載線性滾柱軸承和絲杠保證各直線軸的高精度■內部結構導向系統使得機床剛性—致性,無能量損耗或摩擦
■快進速度4Om/min■最小能量損耗■高精度玻璃光柵尺用于運動控制和定位■全閉環專業級數字控制保證各直線軸分辨率達O.OOO1mm(O1u)
擺動軸B軸:
■電主軸安裝在擺動軸B軸上,擺角達11O° (O° ~+11O° )
■B軸定位由高精密圓形編碼器完成,分辨率達O OOO1°
回轉工作臺,C軸:
■帶T形槽的回轉工作臺,直徑ø6O0mm■液壓制動扭矩3,OOO Nm■最大回轉速度1OO rpm■扭矩馬達直接驅動回轉軸
■O OOO1°高分辨率保證高精度定位■回轉工作臺最大承重3OO kg
機床配置 HSK一A63刀庫:
■24把刀位(抓取式)
■可選項72把或18O把笛卡爾刀庫
■如配置笛卡爾刀庫,預各刀具不占用機床加工時間,換刀時間約4秒
■刀具管理軟件提供以下功能,刀具編號和刀位編號之間管理(隨機)。預定加工時間或使用刀具數量多時的姊妹刀具管理,刀具破損檢測
■加工工藝刀具參數非常重要,即使中小批量生產,也可保證較高的生產效率
零件裝卡:
■依照工件幾何形狀選用的標準夾具或特制夾具固定在T形槽工作臺上
■根據用戶要求,研發部門也可提供特殊合適的工藝和裝卡方案
冷卻排屑:
■528S加工中心配備鋼制鉸鏈傳輸帶排屑器,冷卻液箱35O升。為防止切屑在機床冷卻液箱內堆積堵塞,特安裝過濾網
■為提高機床加工產品的質量和效率,提供刀具中心高壓冷卻選項
■應高精度高表面質量要求,機床可配置高效冷卻過濾系統
立車功能一528MT∨:
528機床可配置用于立式車削的分度臺:
技術參數:
■T形槽工作臺ø5OO mm ■轉速8OORPM ■最大扭矩217Nm ■液壓制動扭矩8ONm ■分辨率O.001° ■最大承重3OO kg
托盤交換系統:
■528S加工中心可配置托盤交換系統(18O° ,2工位)
■托盤裝卸動作可在6秒內自動完成(托盤直徑ø5OO mm)
安裝數據:
■電壓:3*400V/50HZ
■功率:35KVA/50A
■氣壓:6bar
■耗氣量:800L/miin
■機床凈重:8500KG
