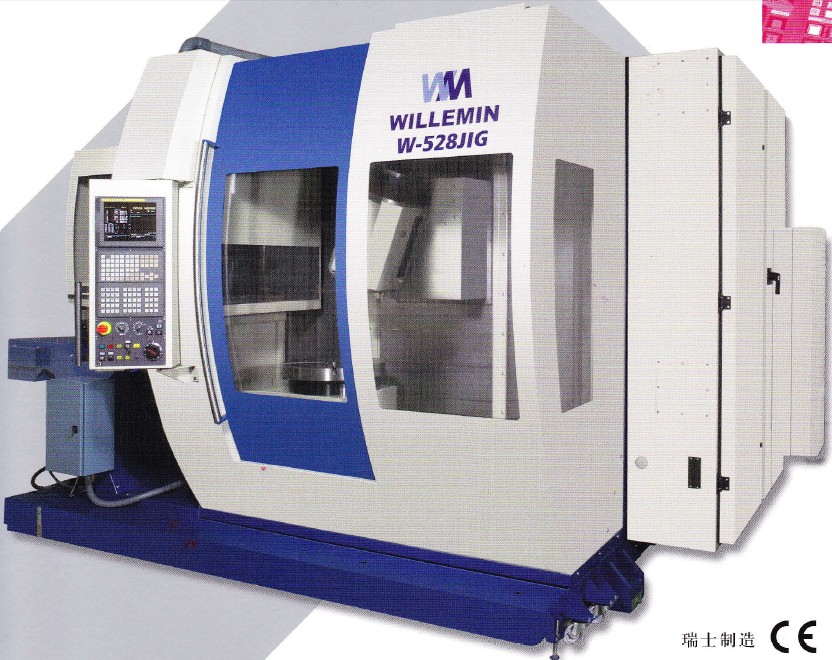

| 產品類型（Classification） | 5軸超精密鏜銑加工中心 | 產品型號（Type） | 528JIG |
應用范圍 （Application Scope） |
|
| 機床特征簡要說明（Introduction）： |
■機床結構： 52系列新—代加工中心為高強度鑄鐵床身,帶加強筋間隔,配重更均衡,經改良的結構進—步保證了五軸加工中心的最佳動態和靜態剛性。該類型機床有一個大傾 斜度的床身基座和非常堅固的床鞍,主軸被堅固的安裝在移動立柱上,避免了由于懸掛而產生的變形。安裝在B軸上的擺動主軸X、Y、Z三個直線軸上移動。模塊 化設計的機床結構緊湊、占地面積小,為高效率、高品質的生產加工提供了有效方案。528JlG加工中心 為加工復雜和高精度零件而研發,加工范圍為400×400mm。高精度旋轉工作臺(C軸)及大容量的刀庫(最多可容納180把刀具)成為該機床性能高、柔性強的關鍵。528JIG高精密加工中心依標準VDI3441而造。 ■各軸的行程： X＝800mm Y=500mm Z＝630mm B=0° 至+110° (擺動式主軸) C＝360°(旋轉工作臺） |
||||
| 機床配置 |
■導軌和驅動： 高精度預緊直線導軌和滾珠軸承在確保X、Y、Z軸精確直線運動的同時,也保證了結構剛性協調性,使快速進給達到20m/min,而功率損耗甚微。 各軸由新一代的AC馬達驅動,直接安裝在滾珠絲杠上。高精度光柵尺分辨率為0.0001mm(01u),用以控制行程和定位。最新的數控系統閉環測量確保環狀光柵尺的高精度分辨率處于最佳狀態。 ■擺動式主軸-B軸 安裝在B軸上的電主軸其擺動角度為110°（lO°至+110°)。B軸的定位通過分辨率為0.0001°的高精度光柵尺來控制。 ■分度工作臺-C軸 高精度分度頭(C軸)安裝在直徑為600mm的工作臺上,工作臺的制動通過2500Nm的扭矩液壓制動實現,其最大轉速為80rpm。C軸由帶直接測量的力矩馬達驅動, 0.0001° 的分辨率確保高精度的定位精度。工作臺的最大允許載重為300公斤。 ■刀庫： 528JIG加工中心配備了24刀位的標準抓取式刀庫。作為選項,528JIG加工中心還可以配備帶有快速“孿生”換刀臂的18 |
||||
