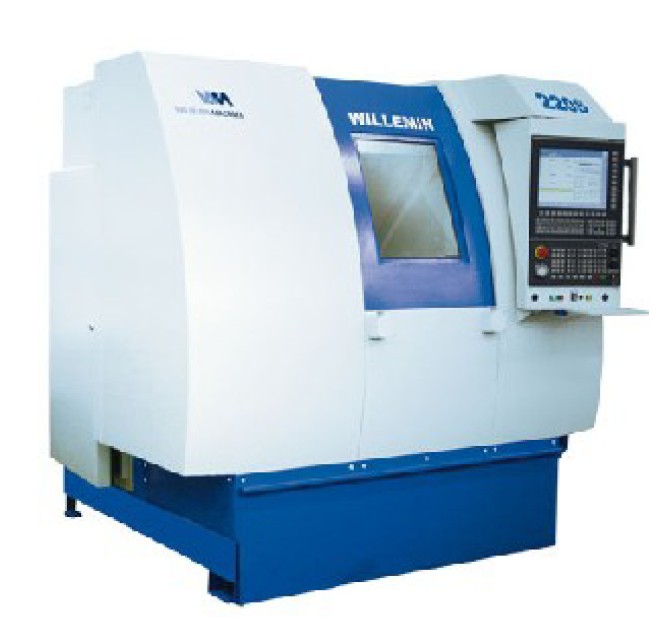

高精度4軸正面車床250S





產品類型(Classification) 高精度4軸正面車床 產品型號(Type) 250S 應用范圍
(Application Scope)

機床特征簡要說明(Introduction): 250S-4面回轉臺的正面車床:
全新的威力銘-馬科黛爾250S正面車床可實現車削、銑削加工,在一些小零件上,最大直徑為80mm,最大長度為60mm,如表殼和表玻璃鏡片。機床的4面回轉臺增加了機床的靈活性,4面包括:
■3個安裝車刀的工作臺
■1個安裝6個動力頭的工作臺,此理念可將刀具安裝在總長為1350mm的工作臺上(3*450mm).雙向銑削動力頭可立式和臥式進行正面、側面加工。確保生產的靈活性。
結構:
■分格式,帶加強筋的球墨鑄鐵結構確保機床靜態和動態剛性
■由切削液和排屑引起的機床結構溫度變化最小化
■機床框架均衡地支撐主機結構和外圍設備,確保高加工精度
各軸行程和定義:
X=450mm
Z=120mm
Y=150mm
C=360°/S2=6000RPM
A=回轉工作臺
直線軸:
■帶有預載的高精密級滾子滑塊和高精密線性導軌
■整個結構剛性一致確保機床無能量損耗和摩擦損耗
■快進40m/min
■配光柵尺
■選配分辨率為0.0001mm(0.1um)的光柵尺
C軸:
■最新一代扭矩馬達直接驅動
■低速銑削時大扭矩
■高精度A4錐度接口
機床配置: 回轉臺:
■工作臺安裝在一個4面回轉支座上,扭矩馬達驅動,確保每個面的精確定位和重復定位
■一個臺面可安裝6個HSK-32型雙向動力頭,用于正面和側面銑削和鉆孔加工
■其它3個臺面每個可安裝一個T形槽工作臺用于固定PCM型刀具用來進行所有的車削加工
■檢測過載后角度自動回零裝置
■回轉臺通過扭矩馬達驅動
■高分辨率編碼器確保角度精度
機床性能:
靜態和動態:輕結構原理的應用提高了機床的動態并確保加速度,速度和定位精度:
■對稱結構設計減少懸垂
■運動鏈良好的一致性
■高重復精度
■結構固有頻率高
熱穩定性:所有熱偏差由C軸機械部件控制
上料系統:
機械臂:為提高機床加工的自動化,威力銘-馬科黛爾提供一個工件上/下料機械手。此機械手包含自動控制縱向和垂直軸向以便工件在倉儲區和加工區的移動。
根據特殊設置可使用不同選件:
■使用第二個卡爪用于同時上下料
■數控工作臺,用于在特殊倉位儲存工件,可預載托盤
■合適的卡爪,對于生產量大的零件,托盤系統可輔助機械手。實現加工和運輸同步運行。
測量系統:
■刀具3維測量
■工件測量
■刀具破損檢測
■銑刀測量(直徑和長度)和車刀測量(長度,刀尖高度,位置)
安裝數據:
■電壓:3*400V/50HZ
■功率:20KVA/25A
■壓縮空氣:6bar
■凈重:2900KG
