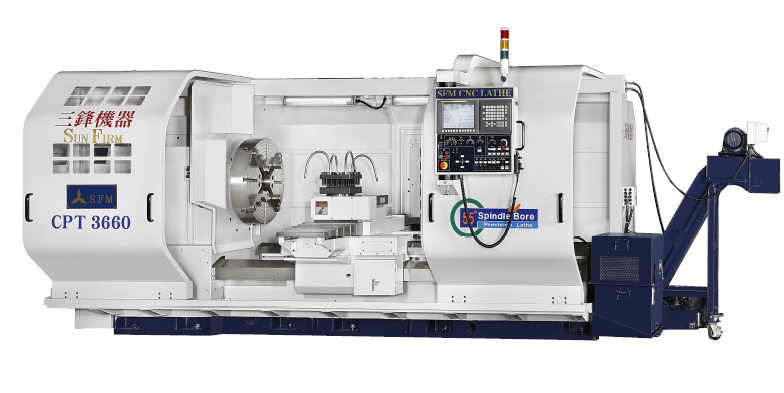

| CPT系列技術參數 |
| 項目 |
系列 |
| CPT32 |
CPT36 |
CPT40 |
| 加工能力 |
床臺旋徑 |
840 mm (33") |
940 mm (37") |
1000 mm (40H) |
| 鞍座旋徑 |
450 mm (17.7") |
550 mm (21.6") |
600 mm (23.6") |
| 凹口旋徑 |
*1100 mm (44") |
*1200 mm (48") |
*1260 mm (50") |
| 凹口寬度 |
*400 mm (16") |
| 兩心間距離 |
1000 mm, 1500 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm |
| 主軸箱 |
主軸鼻端 |
A2-11 / *A2-15 |
| 主軸孔徑 |
140 mm (5.5") / *230 mm (9") |
| 主軸轉速 |
1-1000 rpm / *1 -680 rpm |
| 主軸變速 |
4 |
| 鞍座 |
X軸行程 |
480 mm (19") |
| Z軸行程 |
1300 mm, 1800 mm, 2300 mm, 3300 mm, 4300 mm, 5300 mm |
| 伺服馬達 |
X : 3 KW (4 HP) Z:7KW (9.4 HP) |
| 快速進給 |
X : 10 m/min (393 ipm) Z : 8 m/min (315 ipm) |
| 切削進給 |
X/Z : 0.001-500 mm/rev (0.0004"~20'7rev) |
| 刀塔 |
刀數 |
H4 / *H6 , V8 |
| 外徑刀尺寸 |
32x32 mm (1-1/4"x1-1/4") |
| 內徑刀尺寸 |
050 mm (211) |
| 尾座 |
尾座心軸直徑 |
0125 mm (5") |
| 心軸行程 |
250 mm (10") |
| 心軸錐度 |
MT NO.6 |
| 馬達 |
連績定格 |
AC 18.5 KW (25 HP) |
| 30分鐘定格 |
AC 22 KW (30 HP) |
| 油壓泵浦 |
1.5 KW (2 HP) |
| 冷卻水泵浦 |
0.375 KW (0.5 HP) |
| 床臺 |
床臺寬度 |
510 mm (20") |
| 控制 |
控制器 |
FANUC, FAGOR, SIEMENS |
