產品詳細

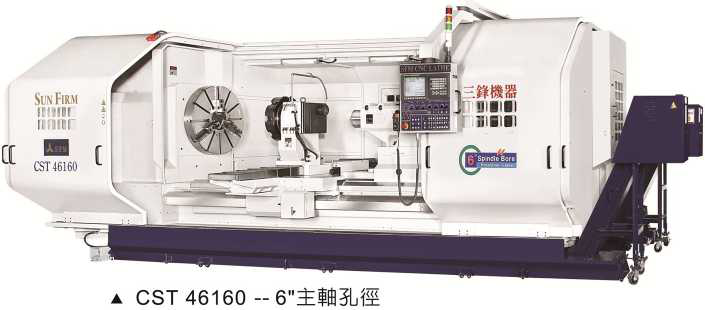

CST系列技術參數 |
||||
|
項目
|
系列
|
|||
|
CST42
|
CST46
|
CST50
|
||
|
加工能力
|
床臺旋徑
|
1070 mm (42") 1170 mm (46") 1270 mm (50")
|
||
|
鞍座旋徑
|
680 mm (27") 780 mm (31") 880 mm (35")
|
|||
|
凹口旋徑
|
*1400 mm (55") *1500 mm (59") *1600 mm (63")
|
|||
|
凹口寬度
|
*560 mm (22")
|
|||
|
兩心間距離
|
1000 mm, 2000 mm, 3000 mm, 4000 mm, 5000 mm, 6000 mm, 7000 mm
|
|||
|
主軸箱
|
主軸鼻端
|
A2-11 /*A2-15, A2-20
|
||
|
主軸孔徑
|
153 mm (6") *230 mm (9") *255 mm (10") *310 mm (12") *356 mm (14")
|
|||
|
主軸轉速
|
1 -680 rpm 1 -450 rpm 1 -420 rpm 1 -400 rpm 1 -350 rpm
|
|||
|
主軸變速
|
4 2
|
|||
|
鞍座
|
X軸行程
|
680 mm (26")
|
||
|
Z軸行程
|
1300 mm, 2300 mm, 3300 mm, 4300 mm, 5300 mm, 6300 mm, 7300 mm
|
|||
|
伺服馬達
|
X : 3 KW (4 HP) Z:7KW (9.4 HP)
|
|||
|
快速進給
|
X : 10 m/min (393 ipm) Z : 8 m/min (315 ipm)
|
|||
|
切削進給
|
X/Z: 0.001 ?500 mm/rev (0.000411 ~20Vrev)
|
|||
|
刀塔
|
刀數
|
H4 / *H6 , V8
|
||
|
外徑刀尺寸
|
32x32 mm (1-1/4"x1-1/4")
|
|||
|
內徑刀尺寸
|
050 mm (2")
|
|||
|
尾座
|
尾座心軸直徑
|
0155 mm (6")
|
||
|
心軸行程
|
250 mm (10")
|
|||
|
心軸錐度
|
MT NO.6
|
|||
|
馬達
|
連績定格
|
AG 22 KW (30 HP)
|
||
|
30分鐘定格
|
AC 26 KW (35 HP)
|
|||
|
油壓泵浦
|
1.5 KW (2 HP)
|
|||
|
冷卻水泵浦
|
0.375 KW (0.5 HP)
|
|||
|
床臺
|
床臺寬度
|
665 mm (26")
|
||
|
控制
|
控制器
|
FANUC, FAGOR, SIEMENS
|
||
