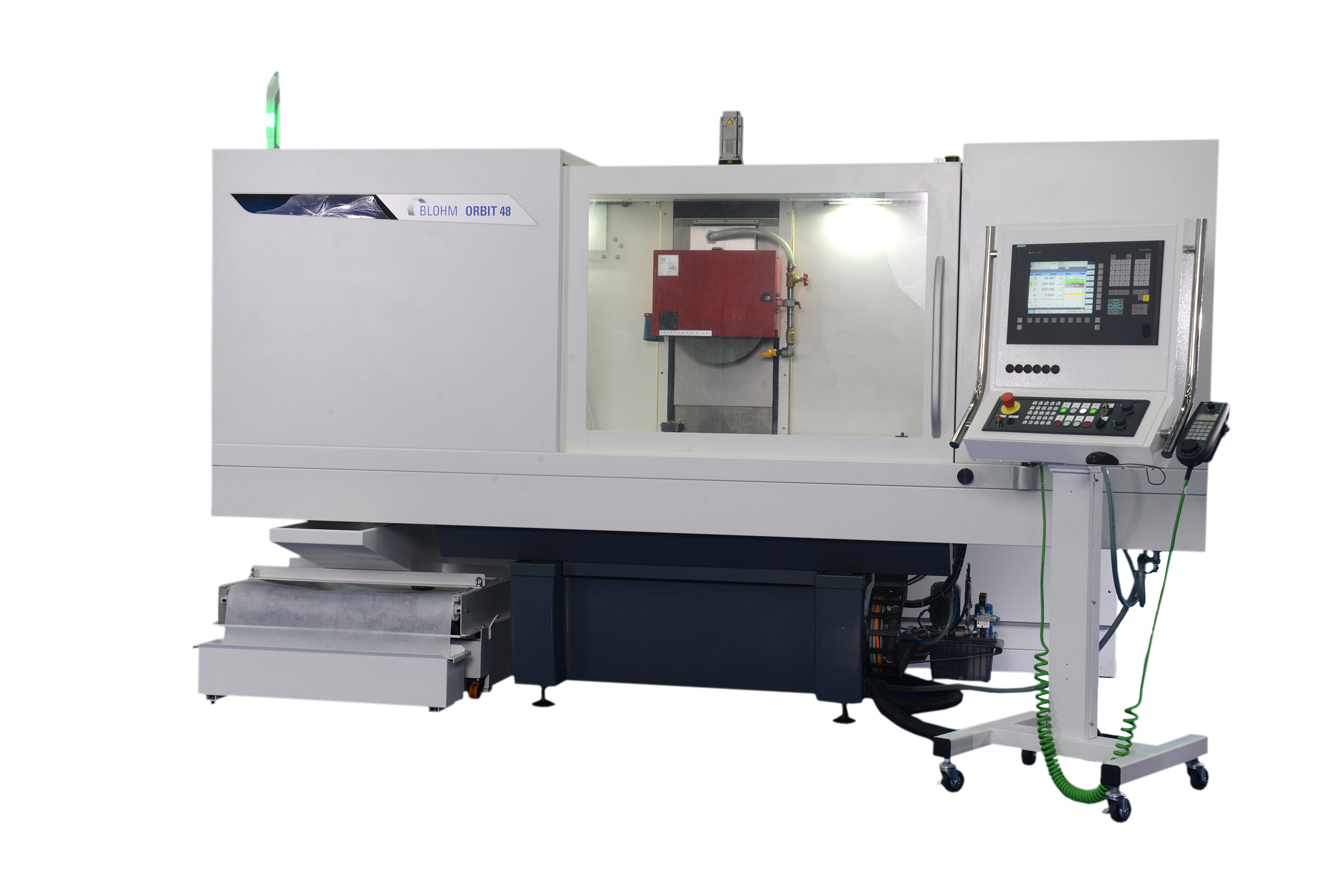

BLOHM ORBIT

  機床特征簡要說明（Introduction）：

憑借著ORBIT系列機床，Blohm Jung公司在中小型工件平面和成型磨削機床市場樹立了新的標桿。此系列包含兩種規格的機床，可選擇全封閉型或者半封閉型；尤為出色的地方是其配備了一個模塊式十字溜板結構以及X軸液壓滑動導軌。這一組合將確保磨削表面獲得特別均勻的效果；該機床可配置CNC控制系統。

■磨削范圍從 500 x 200 mm 至 800 x 400 mm
■進給速度/加速度: X軸:最大速度為 40000 mm/min, 2 m/s² Y軸:最大速度為 3750 mm/min, 2 m/s² Z軸:最大速度為 4.000 mm/min, 2 m/s²
■主軸驅動性能:
■電極可切換:3.7 kW 至 8.0 kW
■可調節:4.5 kW 至 7.0 kW
■最大砂輪直徑:200 mm 至 400 mm
■最大砂輪寬度:25 mm 至 60 mm （保留技術更改）

技術參數：

■磨削范圍：200*500mm
■磁臺尺寸：200*500mm
■工作臺裝夾臺面（包括輔助臺面）：200*900mm
■工作臺距主軸距離：75-435mm
■包含磁臺的工作臺最大承載能力：max.200kg
■工作臺距地面高度：925mm
■X軸工作臺運行距離：max.600mm
■進給速率：30-40000mm/min
■Y軸磨頭垂直運動距離：max.360mm
■進給速率：4-3750mm/min
■Z軸拖板橫向運動距離：max.230mm
■進給速率：4-4000mm/min
■主軸驅動，交流電機，可調速：4.5/1500KW/RPM
■砂輪（外徑*寬度*內徑）：105...200*13...25*50.8mm
■機床外型尺寸（長*寬*高）：3000*1800*2200mm
■機床重量：2800kg
*這里要保證TN供電方式，否則需用隔離變壓器（更高價格)
