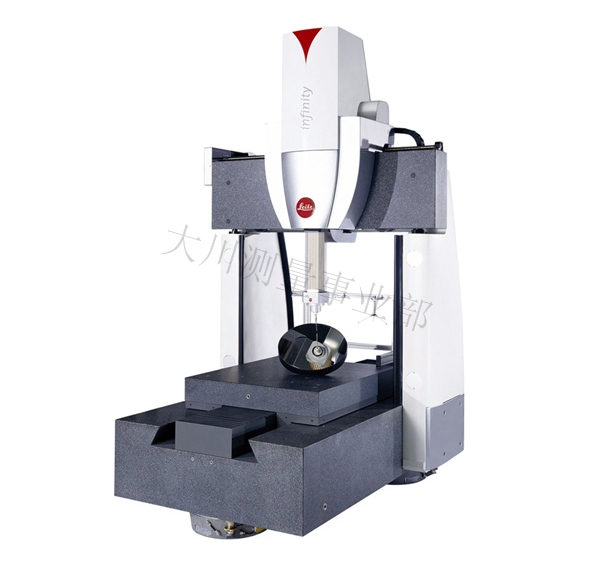

Leitz Infinity 超高精度標桿三坐標測量機

Leitz Infinity 超高精度標桿三坐標測量機

Leitz Infinity測量系統凝聚了LEITZ 近40 年的專業制造經驗，

實現了在1200 x 1000 x 575 mm 空間范圍的測量誤差“E”值在0.3 + L / 1000 [μm]之內，從而樹立業界測量精度的標桿。對于具有挑戰性的測量任務，以及超高精度的質量要求和過程控制任務，Leitz Infinity 采用嚴格的設計與制造技術，并配備了精密的探測技術，對超高精密測量進行了全面的詮釋。Leitz Infinity通過配置超高性能和低探測力的接觸式LSP-S4 探測系統，能夠完成超高精度的光學鏡頭以及曲面測量任務。還可配置超高精度非接觸式傳感器，對形狀公差進行控制，可以測量任何材質的高精度表面（如：不明材質、敏感材質、鏡面和涂層等）進行檢驗，甚至拓廣到微觀測量。

技術特點：

1. “封閉框架”和移動工作臺設計，整體結構采用花崗巖和鑄鋼——超高精度測量機最合理的結構設計，

確保高精度性能和穩定性

2. 預載荷空氣軸承與中央驅動——保證工作臺無摩擦運動，減少了偏差與扭矩。

3. 獨有的燕尾導軌系統——保證了運動的平穩

4. 高分辨率精密陶瓷光柵，位置靠近導軌——超高分辨率可達0.001?m，阿貝誤差小

5. 伺服驅動配以精密滾珠絲杠傳動——保證機器最大加速度和定位精度

6. 完善的安全與碰撞保護——避免碰撞，減少維修成本

7. 整合溫度傳感器——溫度變化時對誤差進行補償

8. 配有遠程診斷功能——使服務停機時間大大降低

9. 配合QUINDOS 軟件——能夠完成復雜精密零部件測量任務

10. 現代設計理念的電控系統——能夠完成復雜的移動軌跡和測量數據的評價
