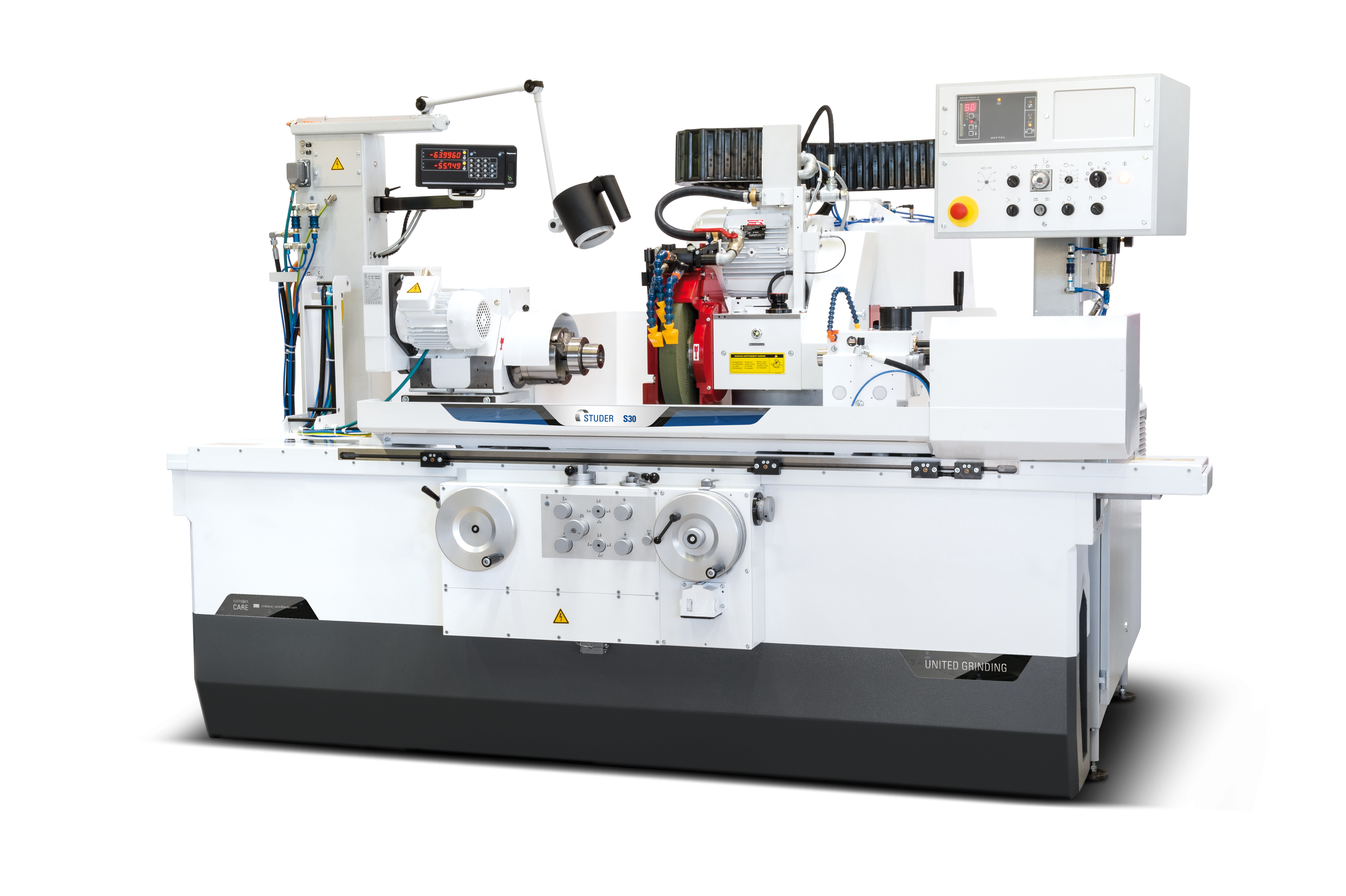

STUDER S30





  非數控萬能內外圓磨床(電液驅動磨床):適用于中型精密部件加工

機床特征簡要說明(Introduction):

■磨削寬度 650 或 1000 mm
■磨削高度 125 / 175 / 225 mm
■刀架磨削主軸承可偏轉(用于外部和內部磨削)
■砂輪頭架有多種選項:
-轉塔式砂輪頭架,可配置左置外圓磨削砂輪和右置外圓磨削砂輪及內圓磨削附件(選項),帶5度分度手動齒牙盤,可在0度至180度定位
-外圓磨削砂輪頭架,配置左置外圓磨削砂輪
■切入式和縱向磨削的自動磨削循環
■機床工作臺可回轉10/8.5/6 deg
■工件頭架配置動壓軸承或選配滾動軸承,可完成活頂尖磨削和死頂尖磨削
■尾架帶頂尖壓力調整和圓柱度精密微調
■控制柜固定在機床上,可選配在線測量和自動消除空行程系統
■用自動磨削循環進行自動磨削
-快速接近
-兩極磨削進給
-無火花磨削
■半封閉機身
■人造花崗巖制成的床身
■各種配件系列

技術參數:

■主要技術規格:
頂尖距:650/1000/1600mm
中心高:125/175/225mm
兩頂尖支撐最大工件重量:130kg

■橫向滑板:X軸
快速進給:60mm
最大行程:260mm(切入深度3.4mm)
進給速度:0.012-6mm/min
進給增量:0.001-0.05mm
無火花磨削時間:0-6s
手輪驅動(每轉):4mm/直徑

■縱向滑板:Z軸
最大行程:700/1050/1650mm
進給速度:50-5000mm/min
換向時間:0-6s
工作臺最小自動行程:1.5mm
恒速時反向精度:0.02mm
機床工作臺回轉角度:10/8.5/6度

■砂輪頭架:
回轉范圍:0到+180度
配合錐度:直徑63mm
驅動功率:5.5kw
轉速:1670/2110rpm
左置外圓磨削砂輪直徑*寬度*孔徑:400*63(80F5)*127mm(直徑500mm可選)
右置外圓磨削砂輪直徑*寬度*孔徑:400*40*127mm
砂輪線速度:35m/s到50m/s
內圓磨削皮帶驅動主軸(可選):
安裝孔徑:100mm

■工件頭架:
轉速:30-1000rpm(動壓軸承),35/90/210/520rpm(滾動軸承)
配合錐度:莫氏5號(動壓軸承),莫氏5號(滾動軸承)
主軸孔徑:直徑30mm(動壓軸承),直徑38mm(滾動軸承)
驅動功率:0.55/1.1kw(動壓軸承),0.55/1.1kw(滾動軸承)
活主軸磨削負載:100Nm(動壓軸承),160Nm(滾動軸承)
活主軸磨削圓度精度:0.0003/0.0002/0.0001mm(動壓軸承),0.0005mm(滾動軸承)

■尾架:
配合錐度:莫氏3號
套筒行程:35mm
套筒直徑:50mm
圓柱度精密微調:范圍±40um,精度0.0001mm

■控制系統:液壓進給控制系統

■機床精度:
在610mm長度上:0.0025mm
在950mm長度上:0.0030mm

■機床裝機容量:
總功率:13KVA
氣動系統壓力:5bar
機床重量:
650mm頂尖距:3400kg
1000mm頂尖距:3500kg
