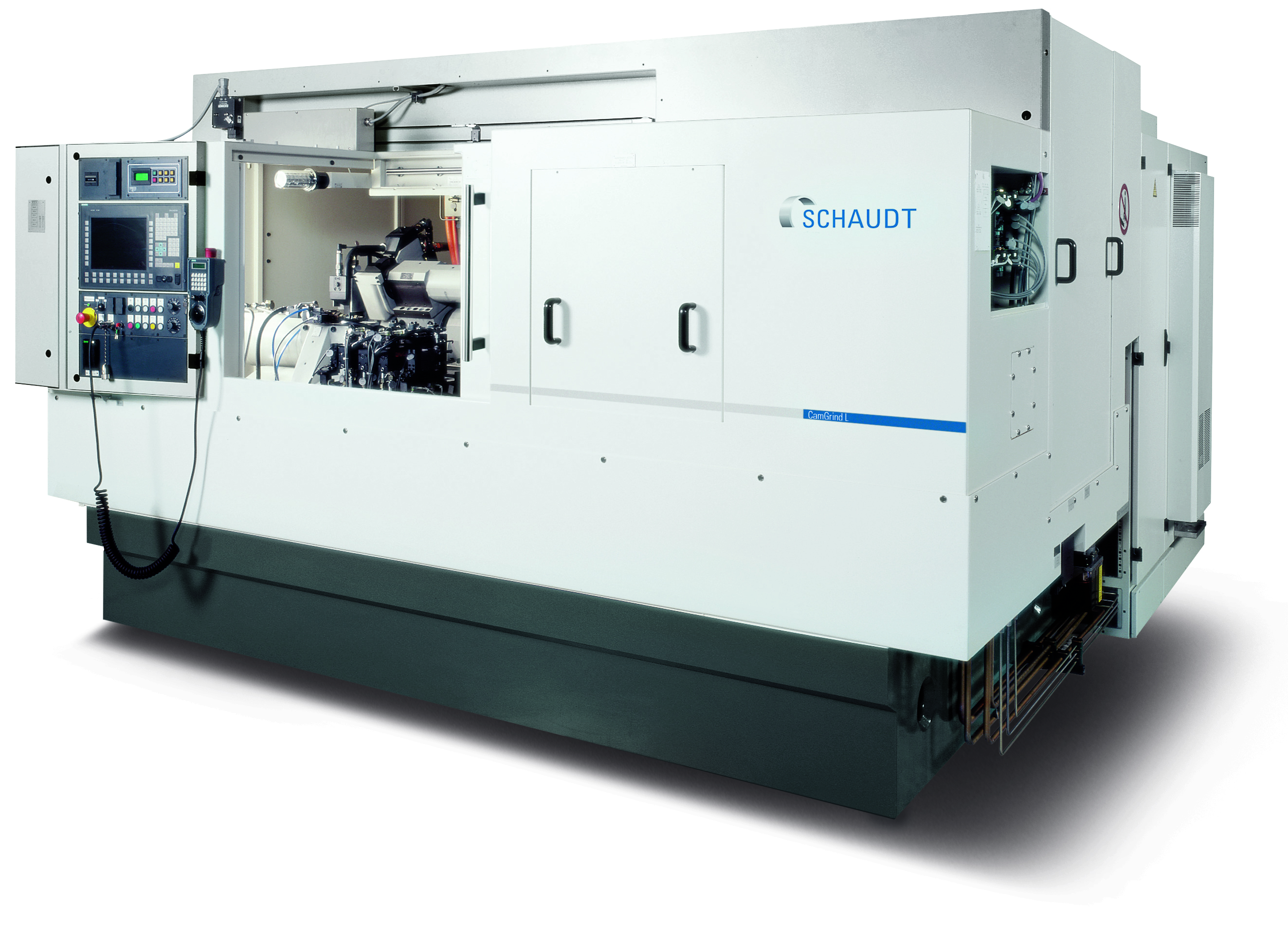

SCHAUDT CAMGRIND

  機床特征簡要說明（Introduction）：

此機床專門為磨削軸類零件而設計。機床的配置依據客戶
所提出的生產任務和生產條件量身定制。在緊湊的十字滑
臺機床上(CamGrind_S、L和XL)，凸輪軸和其他軸類工件將
得到高效加工。在高效的工作臺滑臺磨床上將以經濟的方
式磨削重型軸類工件，如：船用凸輪軸。此機床專為CBN
砂輪磨削而設計，機床采用乳化液或磨削油作磨削油為冷
卻劑。

技術參數：

■加工范圍
兩頂尖最大磨削長度：3000MM
最大中心高：220MM
兩頂尖最大工件重量：130KG


■砂輪頭架
X導軌：靜壓導軌
Z軸導軌：靜壓導軌
砂輪直徑：480MM
砂輪最大寬度：80MM
驅動功率：40KW
機床重量：13噸
