1：X軸長度規格分為3500/4500/6500mm三種規格，另可客戶定制。
2：使用精密高速主軸，穩定性高，壽命長，可長時間加工。

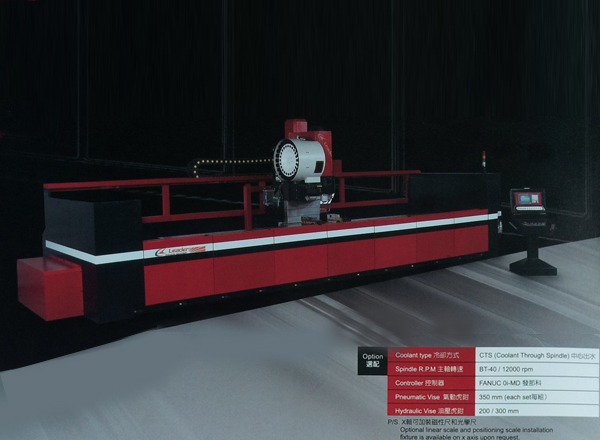

3：使用動柱形式，以最小的機械體積達到最大加工范圍。
4：三軸采用精密級滾珠線軌，提升加工時的精準度和穩定性。
5：操作箱為可活動設計，方便零件校準和快速操作。
6：三軸皆為鐳射校準，絕對保證機械精度在必須公差內。
| 型號： |
RTPB4-25 |
RTPB4-35 |
RTPB4-45 |
RTPB4-55 |
RTPB4-65 |
RTPB4-80 |
| 行程 |
X軸行程 |
2500mm |
3500mm |
4500mm |
5500mm |
6500mm |
8000mm |
| Y軸行程 |
510mm |
| Z軸行程 |
510mm |
| 進給速度 |
快速進給 X/Y/Z |
X:24 M/min, Y:12 M/min, Z:12 M/min |
| 切削進給 X/Y/Z |
X:8 M/min, Y:8 M/min, Z:8 M/min |
| 定位精度 |
X軸 滾珠螺桿 |
X:±0.04mm |
| Y/Z軸 滾珠螺桿 |
Y: ±0.01mm, Z: ±0.01mm |
| 重複定位精度 |
X:±0.02mm,( ±500mm) Y/Z:±0.01mm |
| 伺服馬達 |
X軸伺服(三菱) |
三菱4.5 KW |
| Y軸伺服(三菱) |
三菱4.5 KW |
| Z軸伺服(三菱) |
三菱4.5 KW 附煞車 |
| 主軸 |
主軸馬力 |
7.5 KW / 11 KW |
| 主軸轉速 |
8000rpm |
| 主軸錐度 |
BT40 |
| 工作臺 |
主軸鼻端至工作臺距離 |
150mm~660mm |
| 工作臺尺寸 |
500x2500mm |
500x3500mm |
500x4500mm |
500x5500mm |
500x6500mm |
500x8000mm |
| 刀庫 |
刀庫數量 |
24 tools |
| 換刀方式 |
圓盤式刀庫 |
| 最大刀具直徑 |
75 mm |
| 最大刀具長度 |
125 mm |
| 最大刀具重量 |
6kg |
| 切削冷卻 |
冷卻方式 |
冷卻系統 |
| 冷卻油箱容量 |
200 L |
| 控制器 |
控制器規格 |
M70V |
| 控制器軸數 |
3軸 |
| 傳輸方式 |
網路傳輸/ CF 卡 |
| 標準配置 |
排屑方式 |
螺旋機 |
| 集屑方式 |
鏈板式輸送機 |
| 空壓量 |
6 kg/cm2 |
| 基本電力 |
30 KVA |
40 KVA |
| 機械護罩 |
前工作區升降門式板金 |
| 備註:本公司隨時進行研究改善的工作，尺寸規格若有變更，恕不另行通知。 |
|
