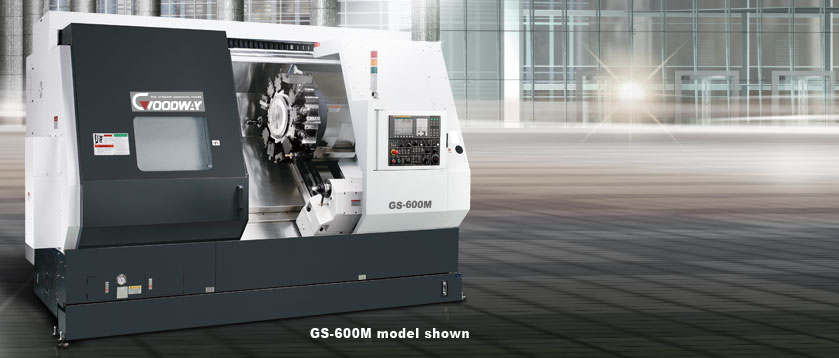

臺灣程泰數控車床臥式車銑復合機GS-6000 系列





GS-6000 系列
重要諸元 GS-6000 / L / L² GS-6600 / L / L²
最大旋徑 Ø 980 mm
床鞍蓋上旋徑
( 前門 )
Ø 710 mm
最大車削直徑 Ø 880 mm
最大車削長度 950 / 1,980 / 3,300 mm
夾頭尺寸 15" ( 18" ) 20" ( 選用油壓夾頭 ) 22" ( 選用空壓夾頭 )
棒材容徑 Ø 115 mm Ø 180 mm Ø 205 mm



主軸 GS-6000 / L / L² GS-6600 / L / L²
主軸通孔徑 Ø 130 mm Ø 205 mm
主軸軸承直徑 Ø 180 mm Ø 260 mm
油壓缸徑 Ø 15" Ø 20" ---
主軸鼻端 A2-11 A2-15
主軸馬達 α30 / 6,000i
馬達馬力 ( 連續 / 30分 ) 30 / 37 kW ( 40 / 50 HP )
主軸傳動方式 V 型皮帶 + 齒輪箱
主軸轉速 低速 : 550 rpm ; 高速 : 2,000 rpm 低速 : 550 rpm ; 高速 : 1,100 rpm



Cf-軸 ( 選用 ) GS-6000 / L / L² GS-6600 / L / L²
Cf 軸馬達 α12 / 3,000i
Cf 快速進給 20 rpm
Cf 軸最大扭矩
( 連續 )
1,800 N-m ; 183.6 kgf ; 1,327 ft-lbs



X & Z 軸 GS-6000 / L / L² GS-6600 / L / L²
X 軸最大行程 500 mm
Z 軸最大行程 980 / 1,965 / 3,300 mm
X 軸快速進給 20 m / min.
Z 軸快速進給 20 / 24 / 12 m / min.
滑軌型式 硬軌
進給率 1 ~ 4,800 mm / min.



刀塔 GS-6000 / L / L² GS-6600 / L / L²
刀塔容量 12
四方型刀具 □ 32 mm
圓形刀具 Ø 60 mm
動力刀塔 ( 選用 ) GS-6000 / L / L² GS-6600 / L / L²
最大車削長度 830 / 1,860 / 3,210 mm
最大車削直徑 Ø 880 mm
動力刀塔容量 12
動力刀塔馬達功率
( 連續 / 30分 )
7.5 / 9 kW ( 10 / 12 HP )
四方型刀具 □ 32 mm
圓形刀具 Ø 60 mm
動力刀塔刀具規格 ER50 / Ø 30 mm [ 90? ER 40 ]
動力刀塔轉速 10 ~ 3,000 rpm



尾座 GS-6000 / L / L² GS-6600 / L / L²
心軸內錐孔 MT #4 ( 固定頂針 ) / MT #5 ( 選配 活動頂針 )
心軸直徑 / 行程 Ø 110 mm / 150 mm
尾座本體行程 800 / 1,750 / 3,200 mm
可程式控制心軸
/ 尾座本體
是 / 是
尾座本體移動方式 自動與床鞍結合,由 Z 軸移動精確定位
一般性規格 GS-6000 / L / L² GS-6600 / L / L²
標準控制器 Oi-TD ( 選配 31i )
電壓 / 功率需求 AC 200 / 220 + 10 % to - 15 % 3 相 / 64 KVA
氣壓壓力 6 kgf / cm² ( 80 PSI )
油壓箱容量 15 L
冷卻水箱容量 240 / 320 / 800 L
機器重量 1,2000 / 14,000 / 18,000 kg
外觀 ( 長 × 深 × 高 ) 3,696 x 2,420 x 2,568 mm /
5,060 x 2,420 x 2,568 mm /
6,766 x 2,910 x 2,503 mm


強力車銑復合機

挾帶著業界領先科技與高品質零件,程泰 GS-6000 系列最高性能 CNC 車床,采用高剛性硬軌底座,搭載超大直徑伺服定位刀塔、兩檔變速齒輪式主軸等結構,并結合最新研發科技與品質管制,提供您大馬力、高速換刀、強力切削的加工能力。此外,本系列另可選用最大車削長度達 3,300 mm 的“ L2 ”機型或搭載動力刀塔及 C 軸的“ M ”機型,使得本系列具備更高的加工彈性與車銑復合能力,可以輕易達成今日及未來的各種加工需求

采用 750 mm 超大刀盤直徑的強力刀塔,運用最新的伺服定位科技,使得大尺寸刀塔仍具有相鄰刀換刀時間 0.5 秒,對邊刀換刀 1.5 秒的高速換刀效率

結構設計采低重心 45 度正斜床及超大尺寸的硬軌與跨距,此外,大型兩段式齒輪變速箱由具有 37 kW ( 峰值 )充沛輸出 的 FANUC 伺服馬達所驅動

X 軸及 Z 軸快速進給分別可達 20 m/min 及 24 m/min,大幅領先同級機種 50% ~ 100%

結合工業設計理念的流線型全包覆防護鈑金,可將車削鐵屑與冷卻液隔離在機床內,提供您安全干凈的工作環境

完整的軟體介面簡化了可程式尾座本體定位的操作程序。 Z 軸鞍座自動與尾座本體基座連結,并將其帶動至所需位置

高精度之內旋轉式 ( 內藏式 ) 心軸尾座提供最大剛性及高負載能力,尾座心軸之伸縮為可程式操控,而且其推力可由油壓壓力來調整

Tailstock shown

超高剛性結構

主要機臺構件整合為一長方型強固基礎,低重心 45? 正斜床設計提供機頭,刀塔及尾座極為穩固的基座

運用有限元素分析 ( FEM ),讓一體成型床臺之加強肋達到最佳化設計,機械強度較傳統設計增加 40%。所以 GS-6000 系列產品可從事極重切削并保持長期超高精度,且機臺的高剛性結構能延長加工刀具之使用壽命

具高效能加強肋之床臺不僅是一體鑄造成型,而且采用高張力 FC35 米漢納鑄鐵,并加上熱流平衡設計,能滿足長期加工使用之需求

FC35 等級鑄件能提供較大的防震阻尼及減低變形量,使得機臺不但耐用而且具有特別突出的性能表現

各軸均有預拉設計,能使變位量降至最少,大幅提高加工精度

使用油霧式潤滑系統可以均勻、有效率的潤滑及冷卻主軸軸承,并可以避免傳統油池式潤滑系統容易遭受切屑與雜物污染,進而磨損軸承的缺點
