| GS-2000 系列 |
|---|
| 重要諸元 | GS-2000 | GS-2600 | GS-2800 |
|---|---|---|---|
| 最大旋徑 | Ø 630 mm | ||
| 床鞍蓋上旋徑 ( 前門 ) | Ⅰ: Ø 750 mm Ⅱ: Ø 815 mm | ||
| 主軸中心高度 | 1,000 mm | ||
| 最大車削直徑 | Ⅰ: Ø 400 mm *1 Ⅱ: Ø 460 mm | ||
| 最大車削長度 | 750 / 1,550 mm ( L model ) | ||
| 主軸 | GS-2000 | GS-2600 | GS-2800 |
|---|---|---|---|
| 油壓夾頭 | 8" | 10" | 12" |
| 主軸通孔徑 | Ø 66 mm | Ø 76 mm | Ø 90 mm |
| 棒材容徑 | Ø 52 mm | Ø 65 mm | Ø 75 mm |
| 主軸鼻端 | A2-6 | A2-8 | A2-8 |
| 主軸軸承直徑 | Ø 100 mm | Ø 120 mm | Ø 140 mm |
| 主軸轉速 | 48 ~ 4,800 rpm | 40 ~ 4,000 rpm | 35 ~ 3,500 rpm |
| 主軸馬達輸出 | 15 / 18.5 kW*2 ( 20.45 / 25.22 HP ) 22 / 26 kW*3 ( 30 / 35.45 HP ) |
||
| X & Z 軸 | GS-2000 | GS-2600 | GS-2800 |
|---|---|---|---|
| X 軸最大行程 | 280 mm | ||
| Z 軸最大行程 | 800 / 1,600 mm ( L model ) | ||
| Y 軸最大行程 | 100 mm = ± 50 mm | ||
| Z2 軸最大行程 ( 尾座 ) | 740 / 1,540 mm ( L model ) | ||
| Z 軸伺服馬達 | 4.5 kW*2 / 3.5 kW *3 | ||
| X 軸伺服馬達 | 4.5 kW*2 / 3.5 kW *3 ( 6.13 HP / 4.77 HP ) | ||
| Y 軸伺服馬達 | 4.0 kW*2 / 3.5 kW *3 ( 5.45 HP / 4.77HP ) | ||
| Z2 軸伺服馬達 | 3.0 kW*2 / 2.0 kW *3 ( 4.09 HP / 2.72 HP ) |
||
| Z 軸滾珠螺桿 直徑 / 螺距 |
Ø 36 mm / 10 mm | ||
| X 軸滾珠螺桿 直徑 / 螺距 |
Ø 36 mm / 10 mm | ||
| Y 軸滾珠螺桿 直徑 / 螺距 |
Ø 32 mm / 8 mm | ||
| B 軸滾珠螺桿 直徑 / 螺距 |
Ø 36 mm / 10 mm | ||
| Z 軸最大進給 | 30 m / min. | ||
| X 軸最大進給 | 30 m / min. | ||
| Y 軸最大進給 | 10 m / min. | ||
| B2 軸 / 尾座最大進給 | 30 / 7 m / min. | ||
| C 軸最大進給 | 400 m / min. | ||
| 刀塔 | GS-2000 | GS-2600 | GS-2800 |
|---|---|---|---|
| 刀塔容量 | 12 支刀 | ||
| 四方型刀具 | □ 25 mm | ||
| 圓形刀具 | Ⅰ : Ø 50 mm Ⅱ : Ø 40 mm | ||
| 動力刀塔 ( 選用 ) | GS-2000 | GS-2600 | GS-2800 |
| 刀塔容量 | 12 支刀 | ||
| 動力刀塔刀具規格 | Ⅰ : Ø 26 mm ( ER40 ) Ⅱ : Ø 20 mm ( ER32 ) | ||
| 動力刀塔轉速 | 60 ~ 6,000 rpm | ||
| 動力刀塔馬達功率 ( 連續 / 30分 ) |
Ⅰ : 3.7 / 5.5 kW ( 5.04 / 7.5 HP ) Ⅱ : 4.5 kW ( 6.13 HP ) | ||
| 尾座 ( 選用 ) | GS-2000 | GS-2600 | GS-2800 |
|---|---|---|---|
| 心軸直徑 | Ø 80 mm | ||
| 頂針 | MT#3 ( 內藏式固定頂針 ) ( 選用 MT#4 活動頂針 ) |
||

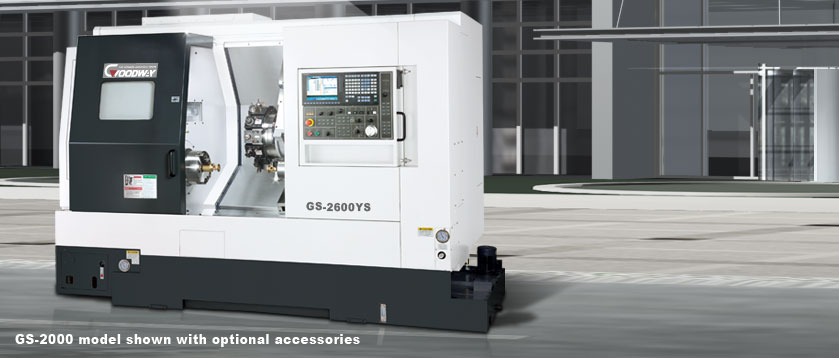

超值型車銑復合機
挾帶著業界領先科技與高品質零件，程泰 GS-2000 系列車床延續 GS-200 系列先進的設計基礎，結合大馬力、高剛性結構、快速加工等特性，提供高效率之車銑復合加工能力，可以輕易達成您今日及未來的切削需求。此外，選用動力刀塔 ( 二種規格可供選擇 )，C 軸，Y 軸及副主軸可在同一機臺進行兩端車、銑、鉆等復合加工功能，也可以對端面和圓柱面進行輪廓銑削，滿足您多樣化的加工需要
| 動力刀塔 *1 | Ⅰ | Ⅱ |
|---|---|---|
| 最大車削直徑 | Ø 400 mm | Ø 460 mm |
| 驅動馬達形式 | 內藏式驅動馬達 | 伺服馬達 |
| 動力刀具規格 | Ø 26 mm ( ER40 ) | Ø 20 mm ( ER32 ) |
30? 斜床結構使操作人員容易上下工件且排屑順暢
采用以工業級橡膠包覆特殊鋼片融結成一體之刮刷片和不銹鋼滑軌護蓋
全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境
自動潤滑油系統提供滑道、滾珠導螺桿及其他重要元件精確調整的潤滑油。
潤滑油分配系統于待機時會自動關閉以避免浪費
超強度結構
主要機臺構件整合為一強固本體結構，低重心 30? 正斜床設計提供機頭，刀塔及尾座極為穩固的基座
運用有限元素分析 ( FEM )，讓一體成型床臺之加強肋達到最佳化設計，機械強度較傳統設計增加 40 %。所以 GS-2000 系列產品可從事極重切削且可保持長期超高精度，機臺的高剛性結構能延長加工刀具之使用壽命
具高效能加強肋之床臺不僅為一體鑄造成型，而且采用高張力 FC35 米漢納鑄鐵，并加上熱流平衡設計，能滿足長年加工使用之需求，除此之外， FC35 等級鑄件能提供較大的防震阻尼及減低變形量，使機臺不但耐用且具有特別突出的性能表現
經熱處理及精密研磨之 C3 等級滾珠導螺桿可確保最高的精度與耐用度，除此之外，各軸均有預拉設計能使變位量降至最少，大幅提高加工精度
超大尺寸的硬軌與底座、床鞍一體鑄造成型，經熱處理且精密研磨，并以大跨距設計達成最大的強度與精度。硬軌設計也提供了重切削與斷續車削應用的剛性需求
軌道滑動面貼覆進口特級 Turcite B 耐磨片可防止滑動遲滯現象，降低磨耗且可維持長期精度要求。 X 軸快速進給及 Z 軸快速進給皆可達 30 m / min ( 1,182 IPM )
