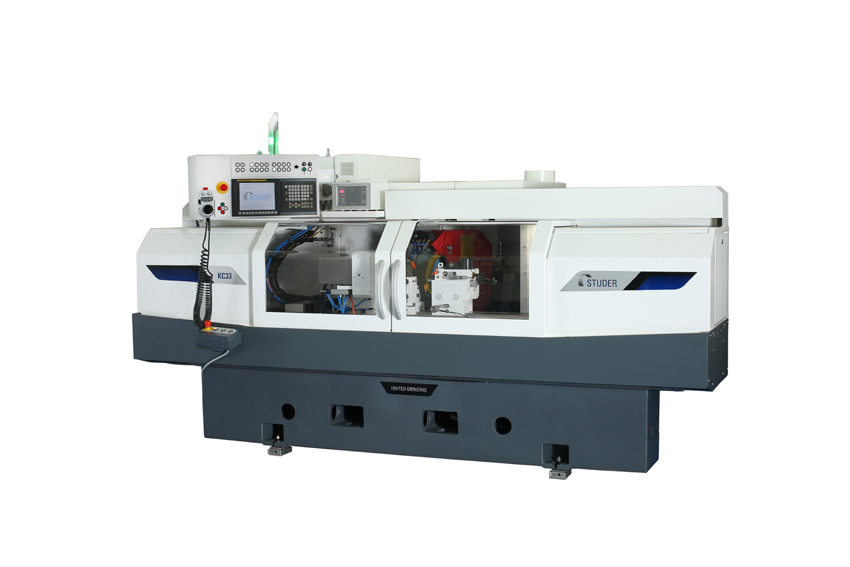

STUDER KC33

  數控萬能內外圓磨床:用于中型規格工件的單件和大批量生產(外圓磨削，非圓成型磨削，螺紋磨削，內圓磨削)

機床特征簡要說明（Introduction）：

■頂尖距為650毫米或1000毫米。
■外圓磨削砂輪頭架可在0度或30度定位；或回轉式砂輪頭架帶手動回轉軸2.5度或自動回轉軸1度的鼠牙盤，完成內外圓磨削。
■用于螺紋磨削的工件頭架C軸
■磨錐的回轉機器臺
■機器控制使用發那科Oi數控系統。
■完整外殼帶兩個滑動門
■不同成套附件，如Sensitron 6電子間隙控制、動力平衡系統、加工中測量裝置與長度定位裝置。

技術參數：

■主要參數：
頂尖距：650/1000mm
中心高：175mm
兩頂尖支承最大工件重量：80/120kg

■橫向滑板：X軸
最大行程：285mm
速度：0.001-5000毫米/分
分辨率：0.0001mm
線性光柵尺測量系統：0.0001mm

■縱向滑板：Z軸
最大行程：800/1150mm
速度：0.001-10000毫米/分
分辨率：0.0001mm
線性光柵尺測量系統：0.0001mm
機床工作臺回轉角度：8.5度

■砂輪頭架：類型：外圓磨削              類型：萬能磨削
定位：0度/30度
回轉范圍：                            -15度到+195度
自動回轉軸：                          1度鼠牙盤
驅動功率：9千瓦
右置外圓磨削砂輪直徑*寬度*孔徑：500*63(80,F5)*203mm
最大線速度：50m/s
內圓磨削主軸轉速（皮帶變速）：20000，40000，60000轉/分

■工件頭架：  MT5       ISO50
轉速范圍：1-1500轉/分   1-650轉/分
配合錐度：莫氏5號       ISO50
主軸配合孔直徑：30mm    50mm
選項（標準C軸）：0.0001度

■尾架：
配合內錐：莫氏4號
套筒行程：35mm
套筒直徑：50mm

■控制系統：Fanuc 0i

■機床裝機容量：
總功率：20千伏安
氣動系統壓力：5.5巴

■機床總重量：
頂尖距650mm:4200KG
頂尖距1000mm:5700KG
