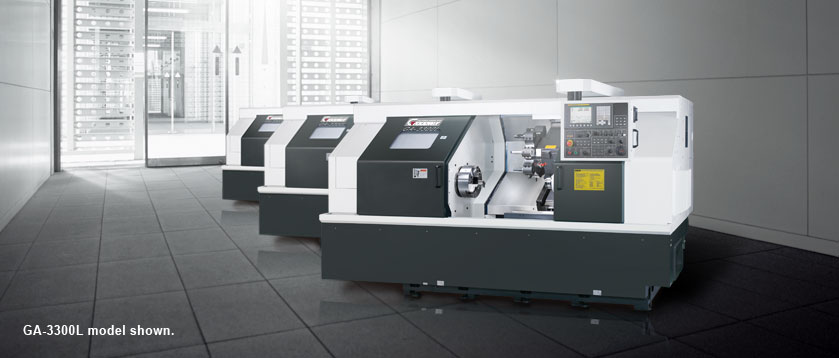

臺灣程泰數控車床臥式車銑復合機GA-3000 系列

GA-3000 系列

重要諸元	GA-3000	GA-3300	GA-3600
最大旋徑	Ø 600 mm
床鞍蓋上旋徑 ( 前門 )	Ø 500 mm
最大車削直徑	Ø 500 mm
標準車削直徑	Ø 225 mm
最大車削長度 *1	629 \|\| 929 \|\| 1,229 mm	624 \|\| 924 \|\| 1,224 mm	596 \|\| 896 \|\| 1,196 mm
最大工件重量 *2	340 kg	340 kg	340 kg
夾頭尺寸	Ø 10" ( 12" )	Ø 12" ( 15" )	Ø 15"
棒材容徑	Ø 75 mm	Ø 90 mm	Ø 105 mm

主軸	GA-3000	GA-3300	GA-3600
拉桿通孔徑	Ø 75 mm	Ø 90 mm	Ø 105 mm
主軸通孔徑	Ø 90 mm	Ø 101 mm	Ø 121 mm
主軸軸承直徑	Ø 130 mm	Ø 140 mm	Ø 160 mm
油壓缸徑	10"	12"	15"
主軸鼻端	A2-8	A2-8	A2-11
主軸馬達	FANUC α P40 / 6,000i ( AC / 廣域 )
馬達馬力 ( 連續 )	18.5 kW ( 25 HP )
馬達馬力 ( 30 分 )	22 kW ( 29.5 HP )
馬達全馬力輸出轉速	400 / 575 rpm
主軸傳動方式	直結皮帶帶動
主軸驅動比	7 : 10	7 : 10	35 : 54
主軸轉速	30 ~ 3,000 rpm	30 ~ 3,000 rpm	25 ~ 2,500 rpm
主軸全馬力輸出轉速	403 rpm	403 rpm	373 rpm
主軸扭矩 ( 30分 )	522 N-m	522 N-m	563 N-m
主軸扭矩 ( 峰值 )	439 N-m	439 N-m	473 N-m

2 段電子變速主軸
主軸轉速	低檔	30 ~ 700 rpm	30 ~ 700 rpm	25 ~ 648 rpm
主軸轉速	高檔	701 ~ 3,000 rpm	701 ~ 3,000 rpm	649 ~ 2,500 rpm
主軸全馬力輸出轉速	低檔	280 rpm	280 rpm	260 rpm
主軸全馬力輸出轉速	高檔	403 rpm	403 rpm	373 rpm
主軸扭矩 ( 15 分 )	低檔	750 N-m	750 N-m	810 N-m
主軸扭矩 ( 30 分 )	高檔	439 N-m	439 N-m	473 N-m

Cf-軸 ( 選用 )
Cf 軸馬達	AC 伺服馬達 1.4 kW ( FANUC α4 / 5,000is , 絕對值解碼 , 1,000,000/轉 )
最大扭矩 / 轉速	480 N-m / 33 rpm

X & Z 軸	GA-3000	GA-3300	GA-3600
X 軸最大行程*3	260 mm
Z 軸最大行程*1	630 mm \|\| 930 mm \|\| 1,230 mm
X / Z 軸快速進給	20 m / min. , 24 m / min.
滑軌型式	硬軌
進給率	1 ~ 4,800 mm / min.
X 軸伺服馬達	AC 2.7 kW ( 4 HP , FANUC α 12B / 4,000is , 絕對值解碼, 1,000,000 / 轉 )
Z 軸伺服馬達	AC 4.5 kW ( 6 HP , FANUC α 22 / 4,000is , 絕對值解碼, 1,000,000 / 轉 )
X 軸滾珠螺桿直徑 / 螺距	Ø 36 mm / 8 mm
Z 軸滾珠螺桿直徑 / 螺距	Ø 45 mm / 10 mm
X / Z 軸推力 ( 連續 )	962 kg / 1,411 kg

刀塔	GA-3000	GA-3300	GA-3600
刀塔容量	10 支刀 ( 選用 12 支刀 )
驅動馬達	AC 伺服馬達
換刀速度	0.3 秒 ( 相鄰刀 ) / 0.5 秒 ( 對邊刀 )
精度	定位 : ± 0.00069°, 重復 : ± 0.00027°
四方型刀具	□ 25 mm
圓形刀具	Ø 40 mm ( Ø 50 mm )

動力刀塔 ( 選用 )	GA-2000	GA-2600	GA-2800
刀塔容量	12
動力刀塔容量	12
動力刀塔馬達功率	4.5 kW ( 6 HP ), 22 N-m ( 16.2 ft-lbs ) ( 間歇 ) AC 伺服馬達
驅動馬達	AC 伺服馬達
換刀速度	0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 對邊刀 )
四方型刀具	□ 25 mm
圓形刀具	Ø 40 mm
動力刀塔刀具規格	ER 32
動力刀塔轉速	4,000 rpm

尾座	GA-3000	GA-3300	GA-3600
心軸內錐孔	MT #5 ( 活動頂針 ) [ 選用 MT #4 ( 固定頂針 ) ]
心軸直徑 / 行程	Ø 110 mm / 150 mm
尾座本體行程 *1	450 mm \|\| 750 mm \|\| 1,050 mm
可程式控制心軸 / 尾座本體	是 / 是
尾座本體移動方式	床鞍帶動
工件接收器 ( 選用 )	GA-3000	GA-3300	GA-3600
最大工件直徑	Ø 105 mm
最大工件長度	180 mm
一般性規格	GA-3000	GA-3300	GA-3600
定位精度	± 0.005 mm
重現性	± 0.003 mm
標準控制器	FANUC Oi-TD
電壓 / 功率需求	AC 200 / 220 + 10% to - 15% 3 相 / 38 KVA
油壓箱容量	40 L
冷卻水箱容量	145 L
冷卻幫浦	0.6 kW ( 3/4 HP ) rated at 60 PSI
機器重量 *1	5,800 kg \|\| 6,500 kg \|\| 7,000 kg
外觀 ( 長 × 深 × 高 ) *1	2,845 x 1,965 x 1,910 \|\| 3,165 x 1,980 x 1,910 \|\| 3,495 x 2,020 x 1,910 mm
外觀 ( 長 × 深 × 高 ) *1 ( 搭配除屑機 )	3,655 x 1,965 x 1,910 \|\| 3,975 x 1,980 x 1,910 \|\| 4,305 x 2,020 x 1,910 mm

超值型車銑復合機

挾帶著強大的切削性能與極致的加工精度，程泰 GA 系列 CNC 車床結合了大馬力、高剛性結構與大尺寸伺服定位刀塔，提供您高效率的車銑復合加工能力。此一系列 CNC 車床，憑藉著優異的重切削性能，無論于縮短加工時間、提高切屑移除率以及加工特殊堅硬材質等各方面，皆較同級機種具有更為突出的表現。除此之外，搭配可提高生產效率的各式標準配備以及極為耐用的機器使用年限。使得 GA 系列可以輕易達成您今日及未來的各種加工需求。

采用高于同級機種 2.5 ~ 4 倍扭矩值的主軸系統，能在較低轉速作業區間提供優異的重切削能力。

Z 軸以超規格伺服馬達驅動，具備快速的加減速運動及強大的推力，提供高效率的大直徑鉆孔加工能力。

重負荷滾柱型主軸軸承搭配一體成型高剛性硬軌結構，確保長年重切削運用下機臺的耐用性。
GA 系列全系列機型 ( 共 36 種機型 )

系列	GA-2000 系列			GA-3000 系列
夾頭尺寸	8"	8" / 10"	10"	10"	12"	15"
棒材容徑	Ø 51 mm	Ø 65 mm	Ø 75 mm	Ø 75 mm	Ø 90 mm	Ø 105 mm
車削長度
300 mm *1	GA-2000C / CM	GA-2600C / CM	GA-2800C / CM	---------	---------	---------
600 mm *1	GA-2000 / M	GA-2600 / M	GA-2800 / M	GA-3000 / M	GA-3300 / M	GA-3600 / M
900 mm *1	---------	---------	---------	GA-3000L° / L° M	GA-3300L° / L° M	GA-3600L° / L° M
1,200 mm *1	GA-2000L / LM	GA-2600L / LM	GA-2800L / LM	GA-3000L / LM	GA-3300L / LM	GA-3600L / LM

C : 精巧型 L° & L : 加長型 M : 動力刀塔及 C 軸

*1 表列車削長度依各機型不同而略有差異，詳細資料請參閱規格表或洽程泰業務人員

穩固的低重心機身搭配 30° 床鞍設計，即使長時間連續加工，切屑亦不會堆積。

超大的加工范圍且可選用動力刀塔成為車銑復合機，加工運用更有彈性

尾座選用活動頂針
全系列采可程式尾座設計 ( 精巧型 GA-2000C 系列無尾座結構 )，而尾座本體定位與心軸之伸縮皆為可程式操控

選擇手動模式，尾座心軸可吋動前移，頂針可更為方便且精確的頂住工件中心

選擇自動模式，尾座本體與心軸的移動皆由 M 碼控制，而心軸的推力大小可由手動調整

Z 軸鞍座自動與尾座本體連結，并將其帶動至所需位置

尾座選用活動頂針
分離式水箱
分離式切削液水箱置放于機臺外側，相較于一般內置式水箱具有更高的機臺剛性

運用充足的水箱空間產生的冷卻水流回路，可結合空氣循環以加速散熱效果，有效降低切削液的溫度并延長其使用壽命

高溫切屑與切削液可經由強大的水流回路立即帶離加工區域，避免了熱源集中在加工區域下方所產生的溫升效應，使得加工精度因此提高而且更為穩定

選配壓縮空氣導流氣泡管，即使在機臺未開機情形下，仍可藉由空壓機獨立供給之空氣氣泡維持動態水流循環，抑制厭氧菌孳生，有效延緩切削液的變質及降低異味的產生

210 公升大容量外置式水箱設計，保養維護更為方便

分離式水箱
GA-2000C 系列機型
GA-2000C 系列憑藉著精巧扎實的外型結構特別針對作業空間利用率極高，機臺需密集排列的高效率生產線所設計。GA-2000C 系列憑藉著精巧扎實的外型結構特別針對作業空間利用率極高，機臺需密集排列的高效率生產線所設計
