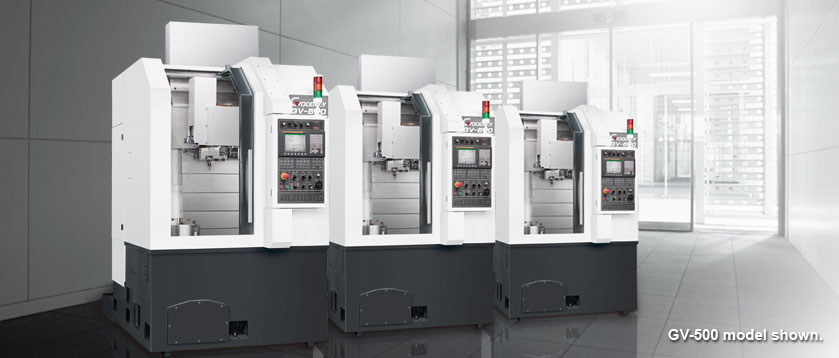

臺灣程泰數控車床高速立式車銑復合機GV-500系列





GV-500 系列
重要諸元 GV-500
最大旋徑 Ø 650 mm
最大車削直徑 Ø 520 mm
標準車削直徑 Ø 325 mm
最大車削長度 400 mm
油壓夾頭 12"



主軸 GV-500
主軸軸承直徑 Ø 130 mm
主軸鼻端 A2-8
主軸馬達 α P30 / 6,000i
馬達馬力 ( 連續 ) 15 kW ( 20 HP )
馬達馬力 ( 30 分 ) 18.5 kW ( 25 HP )
馬達全馬力輸出轉速 400 rpm
主軸傳動方式 皮帶帶動
主軸轉速 3,000 rpm
主軸全馬力輸出轉速 200 rpm
主軸扭矩 ( 連續 ) 1,935 N-m
主軸扭矩 ( 30 分 ) 3,138 N-m



X & Z 軸 GV-500
X 軸最大行程 350 mm
Z 軸最大行程 550 mm
X / Z 軸快速進給 20 m / min.
滑軌型式 線性滑軌
進給率 5 m / min.
X 軸伺服馬達 1.6 kW ( 2.1 HP )
Z 軸伺服馬達 3.0 kW ( 4.0 HP )
X 軸滾珠螺桿直徑 / 螺距 Ø 32 / 8 mm
Z 軸滾珠螺桿直徑 / 螺距 Ø 36 / 8 mm
X / Z 軸推力 644 / 958 kgf



刀塔 GV-500
刀塔容量 8 支刀 ( 選用 12 支刀 )
驅動馬達 伺服馬達
換刀速度 0.2 秒 ( 相鄰刀 )
四方型刀具 □ 25 ( 選用 □ 32 mm )
圓形刀具 Ø 50 mm
動力刀塔 ( 選用 ) GV-500M
刀塔容量 12 支刀
動力刀塔馬達功率 4.5 kW ( 6 HP )
動力刀塔馬達扭矩 22 N-m ( 間歇 ) AC 伺服馬達
換刀速度 0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 對邊刀 )
四方型刀具 □ 25 mm
圓形刀具 Ø 40 mm
動力刀塔刀具規格 ER 32
動力刀塔轉速 40 ~ 4,000 rpm



一般性規格 GV-500
標準控制器 FANUC Oi-TD
電壓 / 功率需求 AC 200 / 220 + 10% to -15% 3相 / 40 KVA
油壓箱 / 冷卻水箱容量 20 / 250 公升
冷卻幫浦 / 水壓 切屑液 : 0.7 kW ( 0.94 HP ) / 10 kg/cm²
沖屑液 : 1.17 kW ( 1.57 HP ) / 5 kg/cm²
機器重量 5,000 kg
機臺尺寸 ( 長 x 深 x 高 ) 1,520 x 2,200 x 2,500 mm


高速立式 CNC 車削中心

挾帶著最新工具機科技與精密的切削性能,程泰 GV-500 系列高速立式 CNC 車床,以高剛性結構結合精密線軌為基礎,同時搭載伺服定位刀塔與最高可達 883 N-m 扭矩輸出之強力主軸,使得本系列能以最精巧的機型尺寸提供您最強悍的切削性能。此外,另可選用 GV-500X 雙主軸雙刀塔系列搭配自動上下料系統,加工多工序之圓盤形工件可一氣呵成,減少工件夾持設定時間,大幅提高生產效益,輕易達成您今日及未來的各種加工需求

全包覆式防護鈑金將削車鐵屑與冷卻液隔離在機床內,提供您安全干凈的工作環境

低重心結構設計與可 90 度旋轉之控制器面板,提供您上下料工件極佳之便利性以及人性化操作介面

超精簡 3.3 m2之機臺占地面積,搭配后出式除屑機,不僅提高您廠房空間利用率,亦方便您規劃鐵屑輸送帶系統


高剛性結構

運用有限元素分析 ( FEM ) ,讓一體成型床臺及立柱之加強肋達到最佳化設計,機械強度較傳統設計增加 30% ,所以 GV-500 系列可以保持長期重切削下的加工精度,并且具有較為耐用的刀具使用壽命

高剛性之底座與立柱為一體鑄造成型,而且采用高張力米漢那鑄鐵,并加上熱流平衡設計,能滿足長年加工使用之需求

軌道采用日制高精密線性滑軌,具備高精密、快速移動與降低磨耗等多項優異特性

各軸進給系統之伺服馬達,皆使用 FANUC αi 系列以確保極致性能與精度

自動潤滑系統使用脫壓式潤滑器及銅質油管,提供滑道、滾珠導螺桿及其他重要元件精確調整的潤滑油

大斜面超寬排屑槽設計,切屑可輕易經由沖屑液帶離加工區域,避免高溫切屑影響加工精度

底座與立柱結合面、滑板、主軸臺、刀塔、各軸承座皆以手工鏟花,以達成最大組裝精度、結構剛性及均衡負載



終極切削能力

采用 FANUC αP30 / 6000i 廣域馬達驅動主軸系統,提供 2 倍于一般馬達之高扭矩值。廣域馬達可于一般馬達 1/2 轉速時即達到全馬力輸出,能在于較低轉速作業區間提供重切削能力

另可選用德國 ZF 全密閉浸油潤滑式變速齒輪箱,提供最高可達 1,821 N-m 的超大扭矩輸出
標準主軸輸出

[+]

選用ZF 齒輪式主軸輸出

[+]
