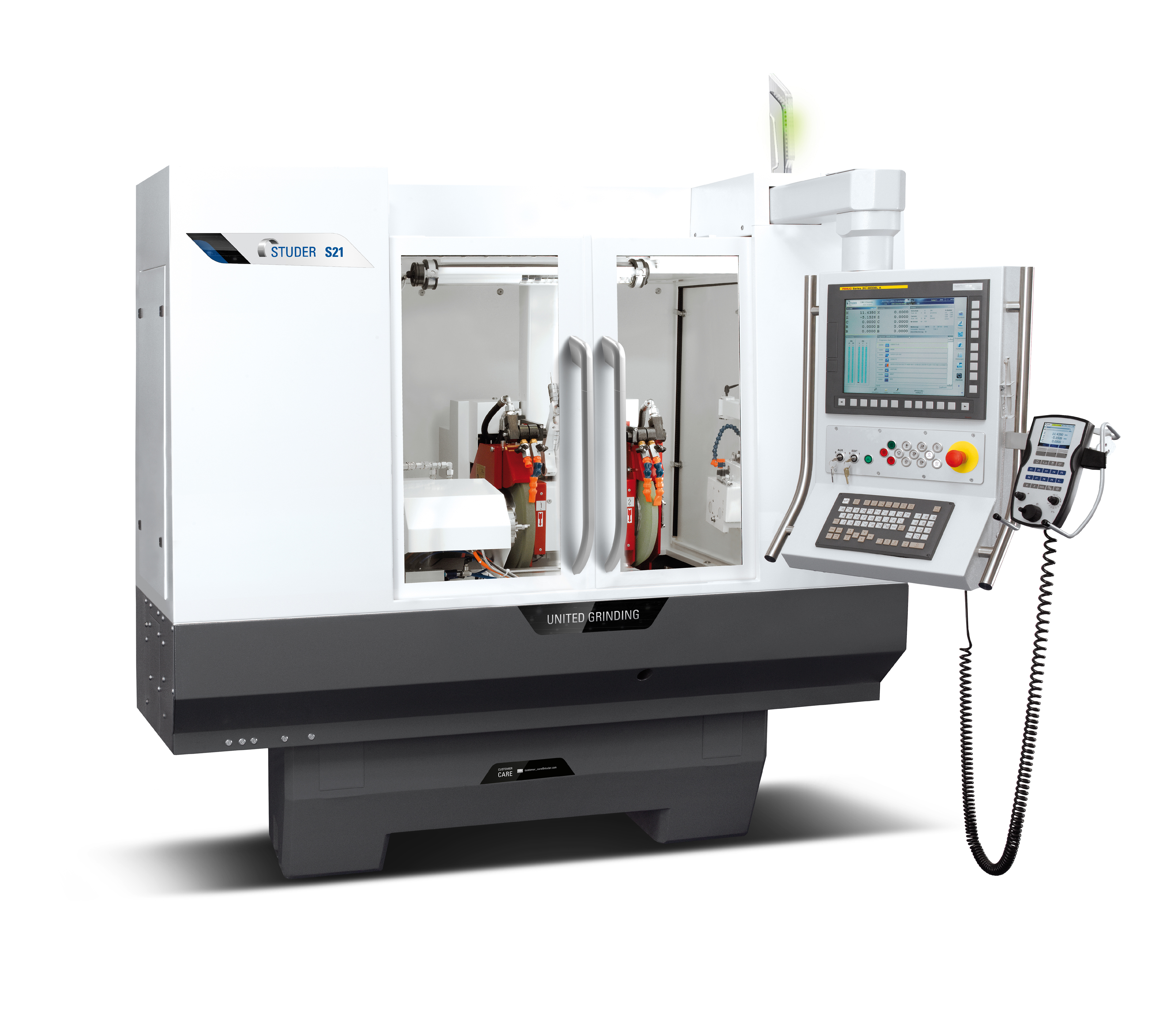

STUDER S21





  數控萬能內外圓磨床:適用于小型工件磨削(外圓磨削,非圓成型磨削,螺紋磨削,內圓磨削)

機床特征簡要說明(Introduction):

■磨削高度 125 mm, 磨削寬度 400 mm
■手動或自動可旋轉的刀架磨削主軸座
■高分辨率 B軸
■頻率控制電機磨削主軸用于外部和內部磨削
■工件主軸座C軸,用于成型和螺紋磨削
■工件主軸承的萬能磨削和頂尖間磨削(選項: 工件主軸承專門設計用來磨削襯件)
■全封閉機身包含兩扇移門
■人造花崗巖制成的床身
■各種配件系列
■裝載機和外圍設備的標準接口

技術參數:

■主要技術規格:
頂尖距:400mm
中心高:125mm
兩頂尖支撐最大工件重量:30kg

■橫向滑板:X軸
最大行程:254mm
速度:0.001-5000mm/min
分辨率:
線性光柵尺測量系統:0.0001mm
(選項:旋轉測量系統):0.0001mm
導軌間距:280mm

■縱向滑板:Z軸
最大行程:483mm
速度:0.001-10000mm/min
分辨率:
線性光柵尺測量系統:0.0001mm
(選項:旋轉測量系統):0.0001mm
導軌間距:200mm

■砂輪頭架:
回轉范圍:-15至+195度
手動回轉軸:2.5度齒牙盤
自動回轉軸:1度齒牙盤
高精分度:0.0001度
配合錐度:直徑63mm
驅動功率:5.5KW
左置外圓磨削砂輪直徑*寬度*孔徑:400*40(50F5)*127mm
右置外圓磨削砂輪直徑*寬度*孔徑:400*40(50F5)*127mm
砂輪線速度:至50m/s
內圓磨削單元帶高頻磨削主軸:
內圓磨削主軸安裝孔徑:120mm
內圓磨削主軸轉速:24000-120000rpm

■萬能工件頭架:莫氏4號                            卡盤式工件頭架:莫氏4號
轉速范圍:1-1500rpm                                 1-1500rpm
配合錐度:莫氏4號/直徑70mm                           莫氏4號/直徑70mm
驅動功率:3KW                                       3KW
活主軸磨削負載:70Nm                                 100Nm
活主軸磨削圓度精度:0.0004mm(選項0.0002mm)            0.0004mm(選項0.0002mm)
非圓成型磨削C軸:
-標準精度:0.0001度                                 0.0001度
-高精度:                                           0.0001度

■尾架:
配合錐度:莫氏3號/莫氏4號
套筒行程:35mm
套筒直徑:50mm
圓柱度精度微調:范圍±40um,精度0.0001mm

■數控系統:
Fanuc 21i-TB
Fanuc 16i-TB(選項)

■機床精度:
表面直線度:
在400mm長度上:0.002mm

■機床裝機容量:
總功率:20KVA
氣動系統壓力:5.5bar
冷卻潤滑霧排除能力:
-乳化液:1800m3/h
-油:1100m3/h
機床重量:4300kg
