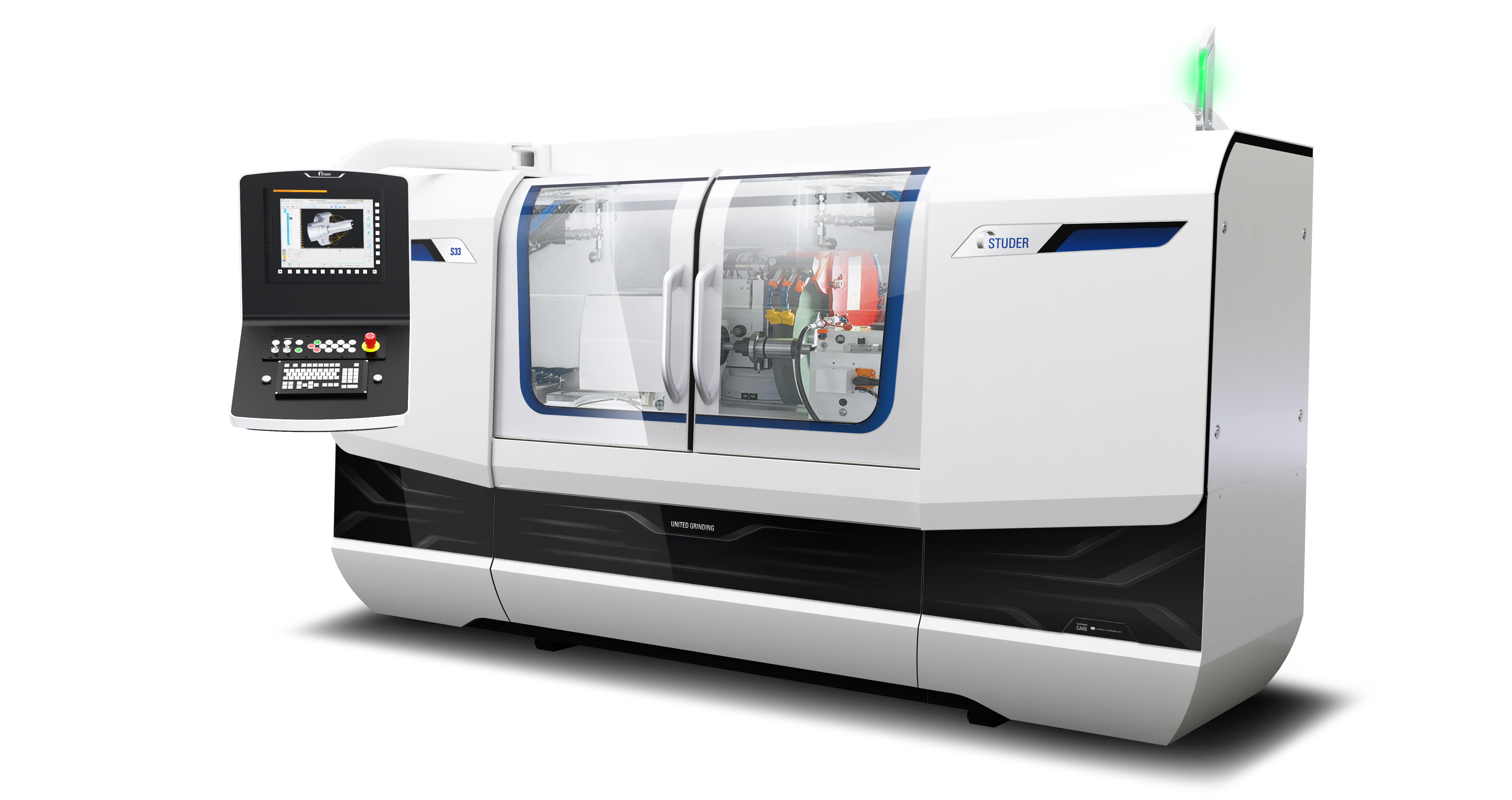

STUDER S33

  機床特征簡要說明（Introduction）：

為中型單一部件和批量工件磨削所設計的,適用于為個性化需求定制方案 (外圓磨削，非圓成型磨削，螺紋磨削，內圓磨削)


■磨削寬度 650 或 1000 mm
■磨削主軸承外部磨削偏轉 0° 或 30°至擋板或者刀架磨削主軸承外部和內部磨削手動偏轉2.5°或自動偏轉 1°
■變頻器在外部磨削時確保穩定的切割速度
■工件主軸承C軸，用于螺紋磨削
■機床工作臺可偏轉,用于錐形磨削
■全封閉機身包含兩扇移門
■人造花崗巖制成的床身
■裝載機和外圍設備的標準接口
■各種配件系列

技術參數：

■主要技術規格：
頂尖距：650/1000mm
中心高：175mm
兩頂尖支撐最大工件重量：80/120kg

■橫向滑板：X軸
最大行程：285mm
速度：0.001-10000mm/min
分辨率：
線性光柵尺測量系統：0.0001mm
(選項：旋轉測量系統)：0.0001mm

■縱向滑板：Z軸
最大行程：800/1150mm
速度：0.001-20000mm/min
分辨率：
線性光柵尺測量系統：0.0001mm
(選項：旋轉測量系統)：0.0001mm
機床工作臺回轉角度：8.5deg

■砂輪頭架：類型：外圓磨削                           類型：萬能內外圓磨削
定位：0deg/30deg
回轉范圍：                                          -15至+195deg
手動回轉軸：                                        2.5deg齒牙盤
自動回轉軸：                                        1deg齒牙盤
配合錐度：直徑63mm                                  直徑63mm
驅動功率：7.5KW/9.0KW                               7.5KW/9.0KW
外圓磨削砂輪直徑*寬度*孔徑：500*63（80F5)/110*203mm  500*63（80F5)/110*203mm
右置外圓磨削砂輪直徑*寬度*孔徑：500*63（80F5)/110*203mm  500*63（80F5)/110*203mm
砂輪線速度：至50m/s                                  至50m/s
內圓磨削裝置：
內圓磨削主軸安裝孔徑：                                100mm/120mm
內圓磨削主軸轉速：                                    20000/40000/60000/90000/120000rpm

■萬能工件頭架：
轉速范圍（可選）：1-1500rpm
配合錐度：莫氏5號/ISO50
驅動功率：1.6/3.0KW
活主軸磨削負載：70Nm/180Nm/250Nm
活主軸磨削圓度精度：0.0004mm
選項：活主軸磨削圓度精度0.0002mm
選項：非圓成型磨削C軸分辨率0.0001deg

■尾架：
配合錐度：莫氏3號
套筒行程：35mm
套筒直徑：50mm
圓柱度精密微調：范圍±40um,精度0.0001mm

■數控系統：Fanuc 21i-TB

■機床精度：
表面直線度：
在650mm長度上測量：0.0025mm
在1000mm長度上測量：0.0030mm
定位精度：0.005mm
重復定位精度：0.002mm

■機床裝機容量：
總功率：20KVA
氣動系統壓力：5.5bar
機床重量：
650mm頂尖距：4000kg
1000mm頂尖距：5000kg
