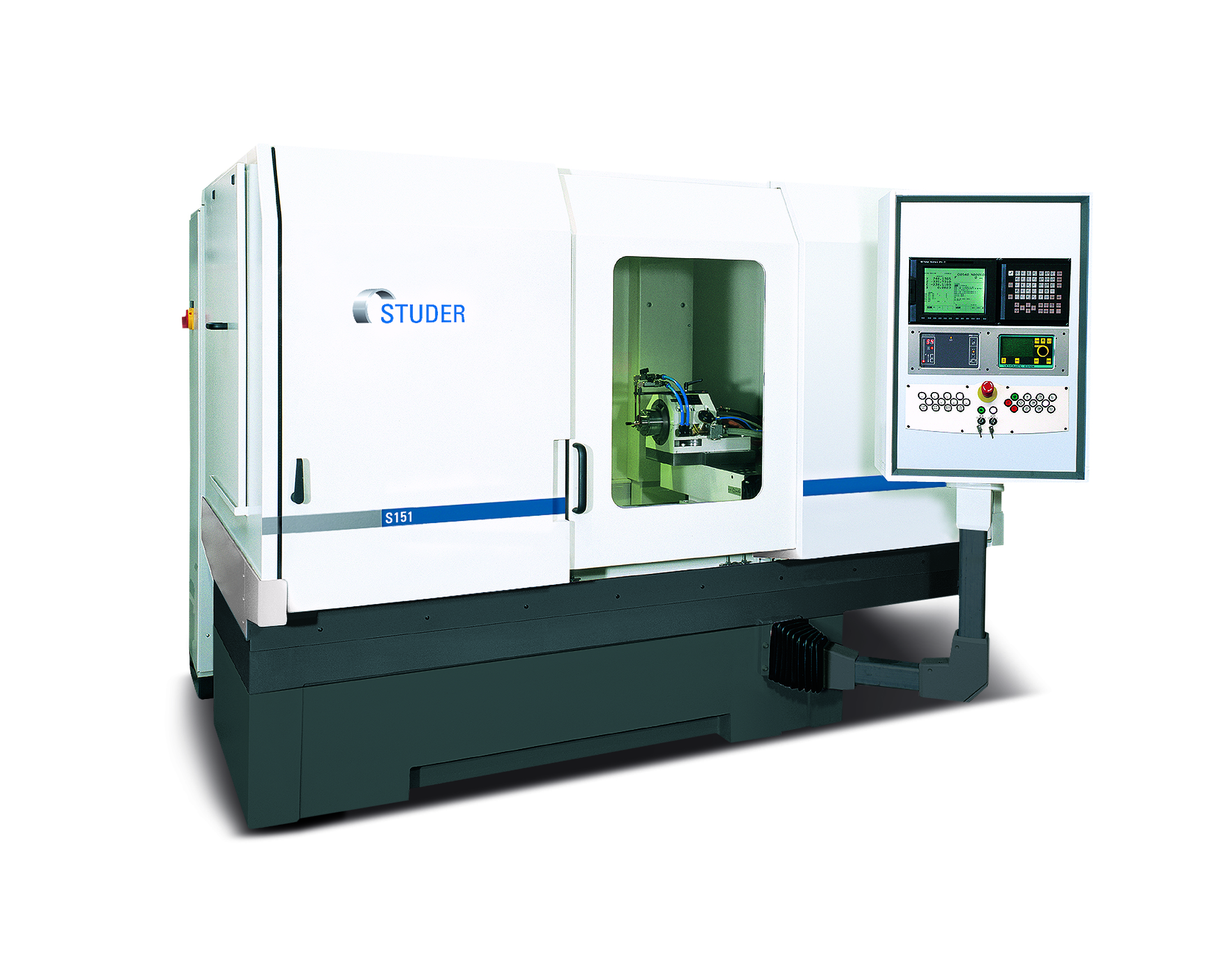

STUDER S151

  機床特征簡要說明（Introduction）：

S151是功能強大的緊湊型機床，允許內圓磨削和外圓磨削直徑不超過300mm的工件。工件主軸座和雙主軸刀架的大接收容量為其創造了各種應用可能性，且適用于一次裝夾完成全套加工。
■滑臺，含主軸架，用于一至二根磨削主軸
■擺動梁，擺動范圍為 -5°/+30°
■頻率控制電機磨削主軸用于外部和內部磨削
■萬能的交叉滑臺設計
■全封閉機身包含兩扇移門
■裝載機和外圍設備的標準接口
■各種配件系列

技術參數：

■主要技術規格：
回轉直徑：360mm/530mm
磨削深度：200mm(超過需確認）

■縱向滑板:Z軸
最大行程：530mm
最大速度：25000mm/min
分辨率：0.0001mm

■橫向滑板:X軸
最大行程：360mm
最大速度：12500mm/min
分辨率：0.0001mm

■砂輪頭架：
主軸安裝直徑：直徑170mm/150mm/120mm/100mm
可手動在3個位置定位：+6/0/-6度
主軸轉速-內圓磨削：24000-120000rpm
主軸轉速-外圓磨削：6000rpm
可選項：轉塔式砂輪頭架
回轉范圍：192度/282度
工作回轉范圍：192度/282度可編程每3度定位

■工件頭架：
轉速范圍：1-1000rpm
主軸配合錐度（按照DIN55026):A6/A8
主軸孔徑：直徑40mm
驅動功率：3KW
活主軸磨削負載：300Nm/400Nm
主軸最大負載：1500Nm
手動縱向調整范圍：200mm

■機床裝機容量：
總功率：45KVA
氣動系統壓力：5-10bar
磨削油霧吸排能力：1800m3/h
機床重量：4000kg
