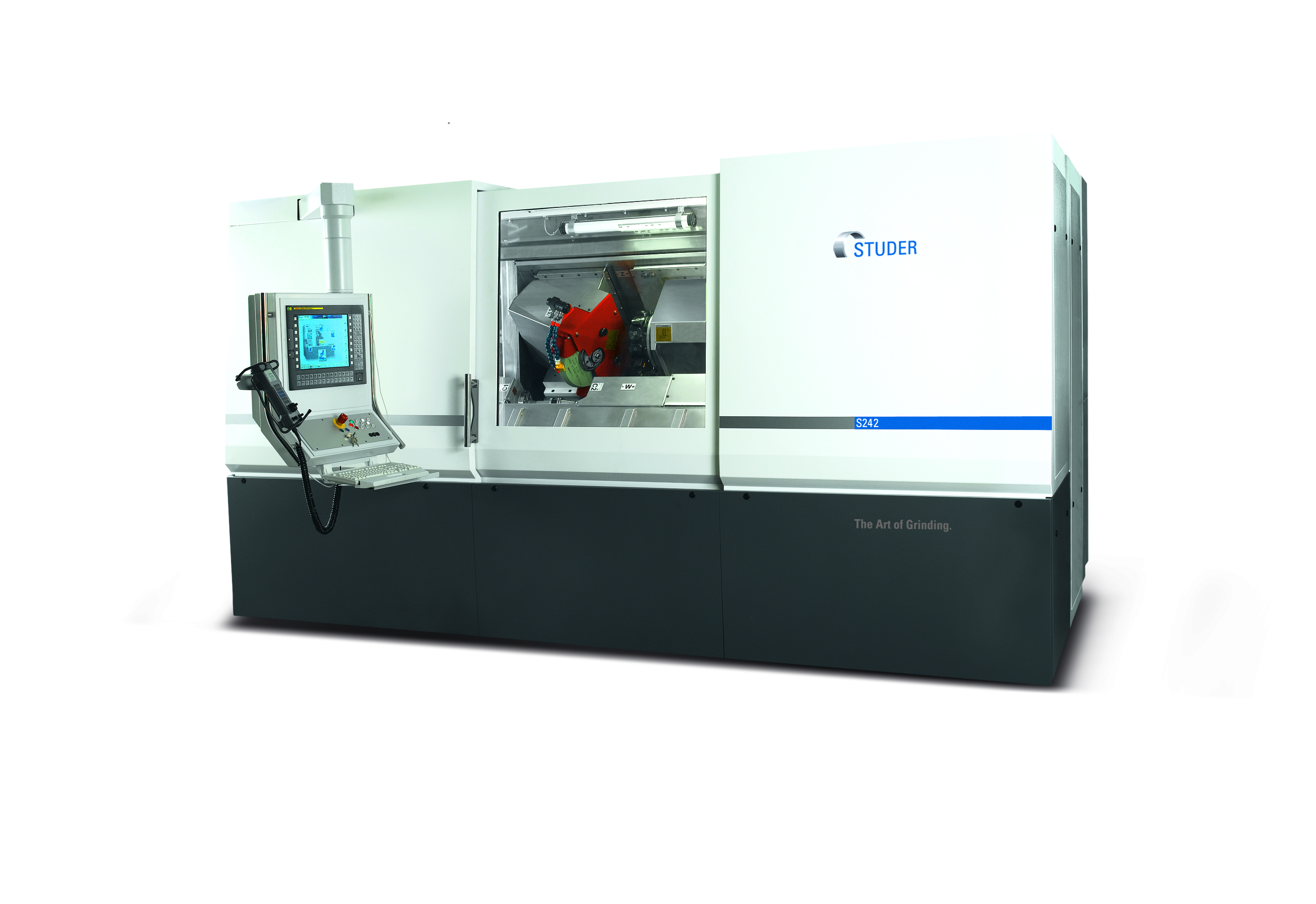

STUDER S242

  機床特征簡要說明（Introduction）：

■磨削寬度 400/800/1000 mm
■擺動直徑 180 mm
■在工件程序中可定義軸同步尾座可選軸向工件鎖模壓力
■每根軸自行多進程測量控制在工件程序中保存每個工件的位置和直徑。
■GRANITAN® 傾斜床身結構（加工平面 45°）的機床刀架
■裝載機和外圍設備的標準接口
■自動搬運系統（可選）
■通過StuderWIN 實現簡單編程
■全封閉機身包含移門
■模塊化系統允許客戶定制設計
■各種配件系列

技術參數：

■主要技術規格：
頂尖距：400/1000mm
回轉直徑：180mm
最大工件重量：25kg

■橫向滑板：X軸
最大行程：220mm
進給速度：0.001-15000mm/min
分辨率：0.0001mm

■縱向滑板：Z軸
最大行程：850/1600mm
進給速度：0.001-25000mm/min
分辨率：0.0001mm

■轉塔式車刀庫：
8刀位：Capto5 fixed
8刀位：VDI 40 fixed
12刀位：VDI 30 fixed
12刀位：VDI 30 driven
最大轉速：6000rpm
驅動功率：2.5KW
選項：轉塔式車刀庫主動軸向定位量儀（Capto 或 VDI）

■砂輪頭架：
砂輪頭架安裝位置角度：-25deg/0deg/+25deg
線速度為50m/s時的驅動功率：6.8KW
線速度為150m/s時的驅動功率：20KW
外圓磨削砂輪直徑*寬度*孔徑：400*50/63*127mm

■內圓磨削附件：
最多可安內圓磨削主軸數量：3
在3個位置自動定位：0deg/±45deg
主軸直徑：1*dia.100mm/2*dia.120mm
轉速范圍：24000-120000rpm

■固定式工件頭架：
轉速范圍：1-7500rpm
驅動功率：10.5KW

■回轉式工件頭架：
轉速范圍：1-4000rpm
驅動功率：4.5KW
裝夾錐度：MK5/DIN55,026 A6
活主軸磨削承載：50Nm
活主軸磨削圓度精度：0.0004mm

■尾架：
最大行程：450/1050mm
速度：0.001-15000mm/min
分辨率：0.01mm
精密微調：±50um

■可選尾架套筒：
套筒直徑：60mm
配合錐度：MT4
套筒行程：10mm

■可選同步尾架：
轉速范圍：1-7500rpm
驅動功率：10.5KW
配合錐度：MK4/DIN55,026 A4

■砂輪修整：
固定式修整器，MT1號短錐：單點金剛石/鏟式

■主軸配置修整滾輪直徑：
主軸直徑：58mm/100mm
修整輪安裝在工件頭架上或同步尾架上：DIN55026-A4*150/180mm

■控制系統：Fanuc 310i/Siemens 840D

■機床裝機容量：
總功率：60KVA
氣動系統壓力：5.5-7bar
機床重量：7500kg/12000kg
