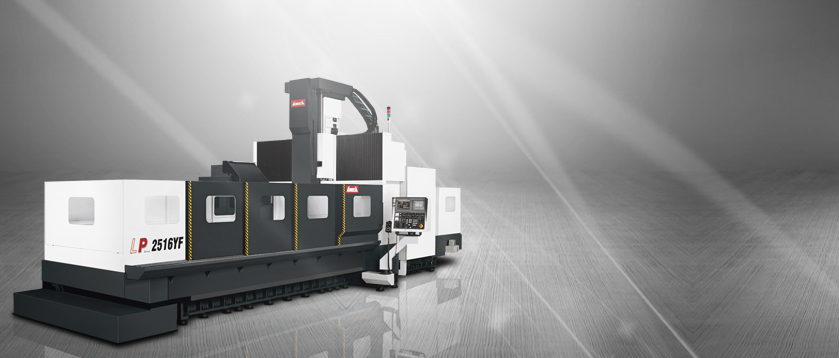

臺灣亞崴龍門加工中心龍門五面加工機LP-16YF 系列





  LP-2516YF LP-3016YF LP-4016YF LP-5016YF
重要諸元
X 軸行程 2,500 mm 3,000 mm 4,000 mm 5,000 mm
Y 軸行程 1,900 mm
Z 軸行程 760 mm
主軸鼻端至工作臺面距離 400 ~ 1,160 mm
雙柱間距離 1,700 mm
工作臺
工作臺尺寸 ( X 方向 ) 2,310 mm 3,260 mm 4,200 mm 5,000 mm
工作臺尺寸 ( Y 方向 ) 1,500 mm
工作臺最大載重量 8,000 kg 10,000 kg 12,000 kg 14,000 kg
主軸
主軸馬達 ( 連續 / 30 分 ) 22 / 26 kW ( 30 / 35 HP )
主軸轉速 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
主軸內孔規格 BT50 ( ISO50 ) / DIN69871-A ( 選配 )
主軸進給
快速進給速率 X 軸 20,000 mm / min. 20,000 mm / min. 15,000 mm / min. 10,000 mm / min.
快速進給速率 Y 軸 20,000 mm / min.
快速進給速率 Z 軸 15,000 mm / min.
切削進給速率 1 ~ 10,000 mm / min.
刀庫
刀庫容量 32 支刀 ( 60 , 90 選配 )
最大刀具直徑 / 鄰刀空 Ø 127 / Ø 215 mm
最大刀具長度 400 mm
最大刀具重量 20 kg
精度
定位精度 ( JIS B 6338 ) ± 0.015 / 全長 mm
定位精度 ( VDI 3441 ) P ≤ 0.020 mm / 全長 P ≤ 0.025 mm / 全長 P ≤ 0.030 mm / 全長 P ≤ 0.040 mm / 全長
重現精度 ( JIS B 6338 ) ± 0.003 mm
重現精度 ( VDI 3441 ) Ps ≤ 0.015 mm Ps ≤ 0.020 mm Ps ≤ 0.025 mm Ps ≤ 0.030 mm
一般規格
電力需求 220 ± 10 %
氣壓壓力需求 ( 最少 ) 5 ~ 8 ( 5 ) kg / cm²
油壓箱容量 ( 油壓泵 ) 120 liter ( 10 HP )
潤滑油箱容量 6 liter
切削液容量 ( 切削液泵 ) 680 liter ( 1.5 HP )
機器凈重 26,500 kg 29,000 kg 33,000 kg 36,000 kg


秉持龍門世家所代表的成熟制造能力與創新研發技術,亞崴 LP 系列龍門型五面加工中心機,憑藉著大馬力、高剛性結構,結合高品質、自動化等周邊配備與完整系列規格尺寸,提供您高效能、高生產力的加工對策;廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用

LP-F 系列搭配自動化交換頭庫與立臥換刀系統成為五面加工機,更彈性的加工能力可充分符合您今日與未來的各種加工需求

LP-F 產品地圖 ( 三軸行程 )

product_map

系列化產品線,規格齊全,搭配高彈性之自動化交換頭庫與立臥換刀系統,提供全自動化、高效能與高生產性之加工性能

模組化的主軸設計,提供不同的切削特性,符合多樣化的加工需求

X、Y 軸采用超高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升

Z 軸采用高剛性硬軌設計,經熱處理后再精密研磨,適合重切削。 ( 選用直結式高速主軸,Z 軸可選擇滾柱型線性滑軌設計 )

高彈性五面加工功能 全自動交換立/臥式頭庫、刀庫

LP 系列可結合自動化交換頭庫與立臥換刀系統,提供高效率、多功能之五面加工能力

自動化交換頭庫配置頭蓋與臥式附加頭二組獨立儲倉,移動采用線性滑軌設計,提供快速附加頭交換能力;
各儲倉均配置獨立活動門,僅于換頭時開啟,防止切屑污染頭庫,有效延長機構使用年限

立臥換刀系統,所有換刀動作及換刀點皆有檢知器及時序掃描,確保換刀之穩定性及可靠度

標準 32T 換刀系統,另可選用 60T / 90T / 120T 刀庫




多功能附加頭設計

全系列附加頭皆自行研發與組裝,可區分為 35 度頭、 90 度頭、延長頭以及萬向頭

附加頭與頭蓋之結合面皆以手工精密鏟花,采用日制兩片式曲齒離合器精密定位

選擇自動附加頭,附加頭的抓取方式皆采可程式控制
