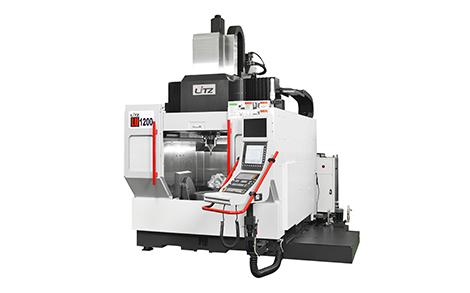

五軸立式綜合加工中心機 LU - 1200





 機器規格

行程
X 軸行程 mm 1100
Y 軸行程 mm 1370 + 380
Z 軸行程 mm 800
主軸鼻端至工作臺面距離 mm 150 - 950
工作臺尺寸 mm Ø 1200
工作臺荷重 kg 2000
進給系統
快速進給 ( X / Y / Z ) m / min 48 / 48 / 48
切削進給 ( X / Y / Z ) m / min 0.001 - 20
旋轉軸
A 軸旋轉角度 degree ± 120 ?
C 軸旋轉角度 degree 360 ?
A 軸最快轉速 rpm 26
C 軸最快轉速 rpm 50
主軸系統
主軸傳動方式   直結式 ( 標準 ) / 內藏式 ( OP )
主軸轉速 ( max. ) rpm 8000
主軸功率 ( 連續 / 30 分鐘 ) kw ( HP ) 27 / 64 kw
最大扭矩 Nm 400
刀柄規格   # 50 BBT / CAT / DIN
換刀系統
刀庫容量 set 24 T ( 標準 )
換刀方式   DRUM
最大刀徑 / 鄰刀 mm Ø 125 / Ø 200
最大刀長 mm 400
最大刀重 kg 15
控制系統
控制器   iTNC - 530
鐵屑輸送機   鏈?zhǔn)?/td>
機械占地 ( 長 x 寬 x 高 ) mm 5600 x 2980 x 4196
機械重量 kg 29000
雷射定位精度
X / Y / Z 三軸定位精度 mm 0.01
X / Y / Z 三軸重現精度 mm 0.006
A / C 軸定位精度 a / c sec 10
A / C 軸重現精度 a / c sec 5

● 標準配備 ○ 選用配備  需要洽詢

主軸
主軸轉速 12000 RPM ( LU - 800 )
主軸轉速 18000 RPM ( LU - 800 )
主軸轉速 8000 RPM ( LU - 1200 )
主軸油冷機
主軸馬達冷卻系統
主軸中心出水系統
主軸氣幕防塵系統
ZF 變速箱

冷卻系統
工作臺沖洗系統
主軸外可程式吹氣系統
油路刀把止動塊
環狀噴水系統
切削液冷卻系統

排屑系統
鏈?zhǔn)脚判紮C(jī)
刮板式排屑機
蓄屑車
機臺清洗水槍
機臺清理風槍
沖屑裝置
手動機頂護罩
全罩板金

量測系統
雷射刀長量測 ○
無線工件量測

工作臺單元
工作臺夾治具空油壓源 ●
工作臺大盤面 Ø 800 m / m ( LU - 800 )
工作臺大盤面 Ø 1150 m / m ( LU - 1200 )

安全系統
前門 / 安全開關
CE 安全規范


ATC系統
自動刀具交換機構 ( ATC )
刀具規格 BBT - 40
刀具規格 BBT - 50
刀具儲刀數量 32 T
刀具儲刀數量 24 T
刀具儲刀數量 32 + 32 T
刀具儲刀數量 24 + 24 T

三軸傳動系統
三軸滾注線軌
三軸光學尺
A 軸光學尺
C 軸光學尺
Z 軸剎車馬達系統

電器部分
工作燈 ( LED )
警示燈 ( LED )
M30 自動斷線系統
電氣箱空調系統

控制器
西門子 840 D ( 五軸五聯動 )
TNC - 620 ( 五軸四聯動 )
海德漢 ITNC-530 ( 五軸五聯動 )
變壓器單元 ( 220 V 地區 ) ○
防撞軟體 ( 限 iTNC - 530 ) ●
中心校正功能 ○

其它
油霧回收單元
旋轉窗口 ○
