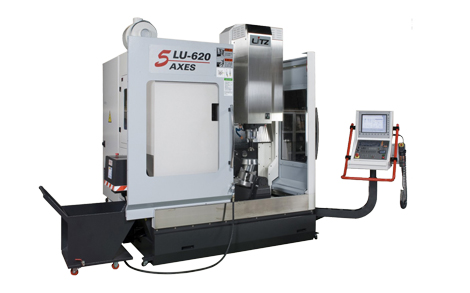

產品詳細
| 行程 | ||
|
X/Y/Z軸行程
|
mm
|
620/520/460
|
| B傾斜輪轉動范圍 | 度 | -50°~+110° |
| C軸轉動范圍 | 度 | 360° |
|
主軸鼻端至工作臺面
|
mm
|
150~610
|
| 主軸 | ||
| 主軸傳動形式 | 直結式 | |
| 刀把形式 | ISO 40 | |
| 主軸轉速 | rpm | 12000 |
|
ATC 交換系統
|
||
|
刀庫容量
|
T
|
32
|
|
刀具規格
|
|
NBT 40
|
|
最大刀具長度
|
mm
|
250
|
|
最大刀具直徑(無鄰刀)
|
mm |
ø76(ø127)
|
|
馬達
|
||
|
主軸馬達 (連續 / 30分鐘)
|
KW
|
10/12.5
|
|
X/Y/Z軸馬達功率
|
KW
|
7.2/5.0/7.2
|
|
B、C軸馬達
|
KW
|
9.6/5.0
|
|
B、C軸
|
||
|
工作臺面積(外/內)
|
mm
|
ø650/ø500
|
| 中心孔尺寸 | mm | ø50H7x30深 |
| T型槽數量/間距/尺寸 | mm | 5x100x18 |
| 最大加工工件體積 | mm | ø520x330L |
|
工作臺最大荷重
|
kg
|
300
|
|
外速位移
|
||
|
X/Y/Z軸快速位移
|
M/min
|
36/36/36
|
|
B/C軸快速位移
|
rpm
|
25
|
|
切削進給速度
|
mm/min
|
1-20000
|
|
控制器
|
||
|
型式
|
|
HEIDENHAIN ITNC 530 (5)
|
|
其它項目
|
||
|
機器總重
|
kg
|
8800
|
|
水箱容量
|
L
|
240
|
| 外觀尺寸(長x寬x高) | mm | 2260x2560x3060 |
| 總電源 | KVA | 25 |
|
空壓源
|
kg/cm2(l/min)
|
6(1600)
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
