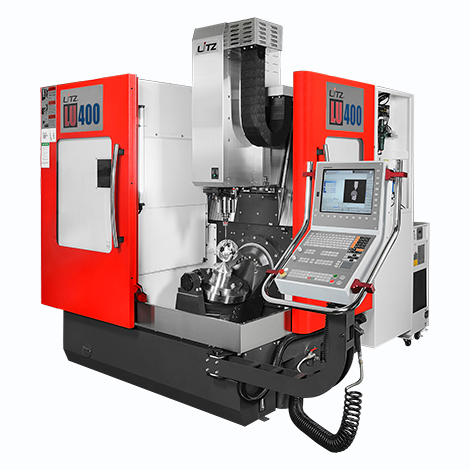

產品詳細
機器規格
行程
X / Y / Z 軸行程 mm 400 / 350 / 350
B 傾斜輪轉動范圍 度 - 50 ? ~ + 110 ?
C 軸轉動范圍 度 360°
主軸鼻端至工作臺面 mm 150 ~ 500
主軸
主軸傳動形式 直結式
刀把形式 ISO 40
主軸轉速 rpm 12000
ATC 交換系統
刀庫容量 T 30
刀具規格 BBT 40
最大刀具長度 mm 250
最大刀具直徑 ( 無鄰刀 ) mm Ø 75 ( Ø 127 )
馬達
主軸馬達 ( 連續 / 30 分鐘 ) KW 5.5 / 7.5 ( FANUC )
X / Y / Z 軸馬達功率 KW 4 / 2.7 / 4 ( FANUC )
B、C 軸馬達 KW 4 / 1.6 ( FANUC )
B、C 軸
工作臺面積 ( 外 / 內 ) mm Ø 450 ( OP Ø 320 )
中心孔尺寸 mm Ø 55H7 x 12.5 深
T 型槽數量 / 間距 / 尺寸 mm T 14 放射線 8 溝
最大加工工件體積 mm Ø 430 x ( 50 + R389 ) L
工作臺最大荷重 kg 150 / 200 (9 0 度 / 水平 )
快速位移
X / Y / Z 軸快速位移 M / min 48 / 48 / 48
B / C 軸快速位移 rpm 25
切削進給速度 mm / min 1 - 20000
控制器
型式 FANUC 0iMF
其他項目
機器總重 kg 6000
水箱容量 L 220
外觀尺寸 ( 長 x 寬 x 高 ) mm 1980 x 2400 x 2720
總電源 KVA 20
空壓源 kg / cm 2 6 ( 1600 )
裝備一覽表
● 標準配備 ○ 選用配備 需要洽詢
主軸
直結式主軸轉速
12000 RPM ●
主軸油冷機 ●
主軸馬達冷卻系統 ●
主軸中心出水系統 ○
主軸氣幕防塵系統 ●
冷卻系統
主軸外可程序吹氣系統 ●
直結式環狀噴水系統 ●
切削液冷卻系統 ○
排屑系統
螺旋排屑機 ●
履帶式排屑機 ○
蓄屑車 ●
機臺清理水槍 ●
機臺清理風槍
●
沖屑裝置 ○
機頂護罩 ○
全罩板金 ●
量測系統
雷射刀長量測
○
碰觸式刀長量系統 TT140
○
無線工作量測 TS640 ○
工作臺單元
工作臺尾座支撐單元
●
工作臺夾治具空壓源
○
工作臺大盤面 Ø 450 m / m ○
工作臺大盤面 Ø 320 m / m ●
安全系統
前門 / 側門安全開關
( 防屑門 ) ●
CE 安全規范
○
油水分離系統
圓盤式油水分離機
○
ATC 系統
自動刀具交換機構 ( ATC ) ●
刀具規格 BBT-40 ●
刀具儲刀數量 30 T ●
三軸傳動系統
三軸滾注線軌 ●
三軸光學尺
○
B 軸光學尺
●
C 軸光學尺 ●
Z 軸剎車馬達系統 ●
電器部分
工作燈 ●
警示燈 ●
M30 自動斷線系統 ●
電氣箱熱交換器系統 ●
電氣箱空調系統 ○
控制器
FANUC 0iMF
( 五軸四聯動 ) ●
海德漢 TNC - 620
( 五軸四聯動 ) ○
海德漢 iTNC - 530
( 五軸五聯動 ) ○
變壓器單元 ○
中心校正功能 ○
其他
油霧回收單元 ○
旋轉窗口 ○
