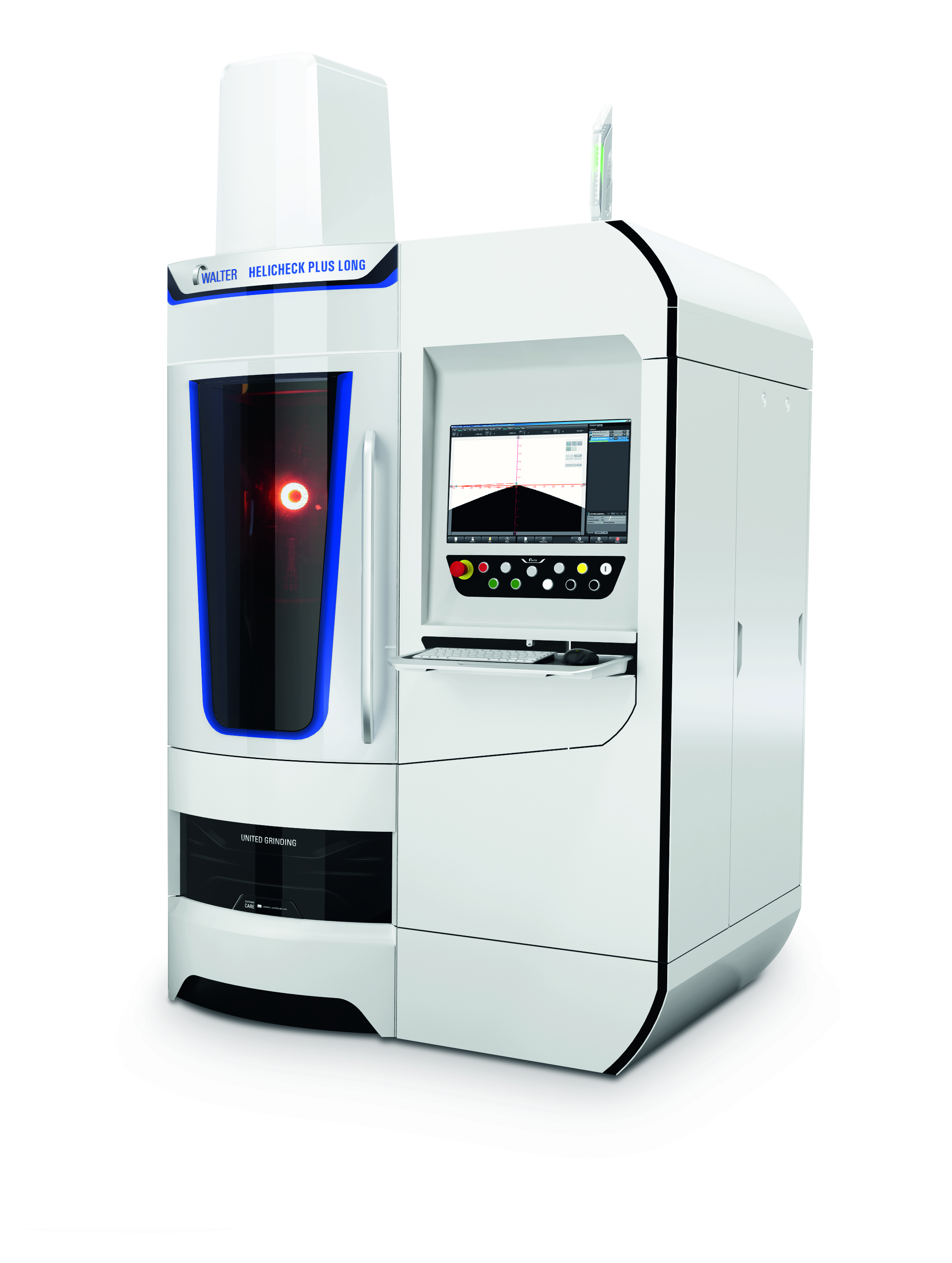

WALTER HELICHECK PLUS

刀具測量?jī)x:用于精密刀具、微型刀具、砂輪、旋轉對稱部件和平面部件的無接觸全套測量

機床特征簡要說明（Introduction）：

4軸數控測量設備，用于精密刀具、微型刀具、砂輪、旋轉對稱部件和平面部件的無接觸全套測量。
■4臺固定安裝的 CCD-照相機 - 2 臺特殊透射光照相機-
■入射照明器和漫射照明器
■其它LED- 側面照明
■長度測量偏差:E1 =（1.4 + L/300mm）µm
■重復精確度:≤ 1 µm
■對于所有線性軸X, Y, Z的位置分辨率:0.004 µ
■旋轉軸A的位置分辨率:0.0025 度
■測量值分辨率:0.25 µm
■放大倍數
■透射光照相機 1:50倍
■透射光照相機 2:400倍
■入射光照相機:400倍
■正面照相機:400倍
■電源功率 230 V/50 Hz 2 kVA
■重量:約2500 kg（無振動傳輸）刀具參數
■最大直徑:200 mm
■最小直徑:< 0.1 mm 外輪廓測量直徑（卡規原理）
■Helicheck Plus:110 mm
■最大長度:300 mm
■最大重量:25 kg ，標準軟件
■快速檢查模塊包括任務管理
■Teach-In教學模式
■簡單檢查
可選：
■照明臺 ■更換主軸 ■切削刃鈍化傳感器-SKV ■頂尖座 ■數字化測量探頭 ■模擬測量探頭
■入射光和正面光200倍放大 ■軟件選項 ■快速檢查砂輪 ■Viascan ■Viafit ■DXF生成器
■FTC- 成型刀具補償 ■磨床 Helitronic的接口 - 砂輪數據接口;所需的其它接口

技術參數：

■顏色：RAL9003/7011
■軸：
X-軸：260mm
Y-軸：330mm
Z-軸：250mm
A-軸：360°
■精度：
直徑方向測量精度：
重復定位精度：≤1um
長度方向測量精度：
重復定位精度：≤1um
所有直線軸定位精度X、Y、Z:0.004um
旋轉軸定位精度A:0.0025deg
測量分辨率：0.25um
■放大倍率：
投影攝像頭1：50倍
投影攝像頭2：400倍
反射光源攝像頭：400倍
前部攝像頭：400倍
■電源要求：
在230V/50Hz:2KVA
■重量：大約2500公斤
■被測刀具數據：
最大測量直徑：200mm
常規測量直徑：110mm
最大長度：300mm
最大工件重量：20kg
