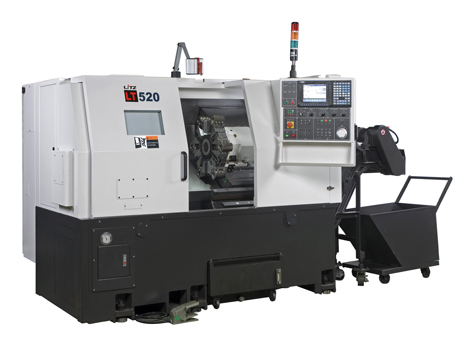

產品詳細
機器規格
| 行程 | ||
| X軸行程 |
mm
|
220
|
| Z軸行程 |
mm
|
710
|
| 主軸
|
||
| 主軸轉速 |
RPM
|
30-3500
|
| 主軸鼻端 |
|
A2-8
|
| 前端軸承內徑 |
mm
|
130
|
| 主軸孔徑 |
mm
|
88
|
| 加工能力
|
||
| 床面上旋徑 |
mm
|
520
|
| 往復臺上旋徑 |
mm
|
400
|
| 兩心間距離 |
mm
|
845
|
| 標準加工徑 |
mm
|
280
|
| 最大加工徑 |
mm
|
400
|
| 最大加工長度 |
mm
|
710
|
| 軸孔徑 |
mm
|
78
|
| 刀物臺加工能力
|
||
| 刀塔型式 |
|
10-STATION
|
| 外徑刀尺寸 |
mm
|
25
|
| 內徑刀最大徑 |
mm
|
50
|
| 控制器
|
||
| FANUC |
|
0i TD-A
|
| 尾座
|
||
| 尾座移動量 |
mm
|
580
|
| 尾座軸心行程 |
mm
|
150
|
| 尾座軸心斜度 |
|
MT5
|
| 尾座軸心直徑 |
mm
|
110
|
| 移動速度
|
||
| X軸快速位移速度 |
M/min
|
20
|
| Z軸快速位移速度 |
M/min
|
20
|
| 馬達
|
||
| 主軸馬達 |
kw
|
15/18.5
|
| X軸伺服馬達 |
kw
|
1.6
|
| Z軸伺服馬達 |
kw
|
3.0
|
| 伺服刀塔馬達 |
kw
|
1.2
|
| 其它項目
|
||
| 總電源用量 |
KVA
|
25
|
| 切削液容量 |
L
|
230
|
| 機械尺寸 |
|
|
| 機器重量 |
kg
|
5000
|
| 機器長度 |
mm
|
2850
|
| 機器高度 |
mm
|
1895
|
| 機器寬度 |
mm
|
1800
|
標準配備
| 三爪油壓中空夾頭 (含軟硬爪及T型夾各一組) |
v |
| 工作燈 | v |
| 警示燈 | v |
| 工具箱 | v |
| 操作說明書 | v |
| 程式控制油壓尾管 | v |
| 程式控制油壓夾頭 | v |
| 夾頭腳踏開關 | v |
| 鐵屑輸送機+蓄屑機 | v |
| 搪孔持刀座 | 5個 |
| 端面持刀座 | 2個 |
| 外徑持刀座 | 10個 |
| 搪孔刀套筒 | Ø10,Ø12,Ø16,Ø20,Ø25,Ø32,Ø40(各2個) |
| 鉆頭套筒 | MT2、MT3、MT4 |
| 深孔鉆套筒 | Ø20,Ø25,Ø32,Ø40 |
| 工件補捉器 |
| 棒材送料機及安裝界面 |
| 工件計數器 |
| 自動安全門控制系統 |
| 機械手臂界面 |
| 刀具偵測器 |
| 彈性筒夾夾頭(含彈性筒夾) |
