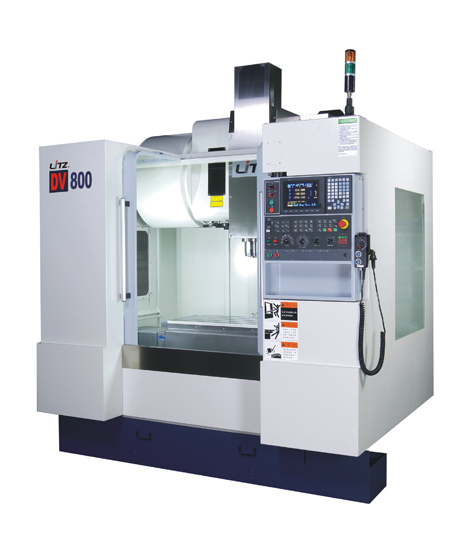

產品詳細
| 三軸行程 | ||
| X軸行程 |
mm
|
600
|
| Y軸行程 |
mm
|
410
|
| Z軸行程 |
mm
|
540
|
| 主軸鼻端至工作臺面 |
mm
|
100~640
|
| 主軸 | ||
| 主軸轉速 |
rpm
|
10000
|
| 自動刀具交換系統 | ||
| 刀具數量 |
只
|
16
|
| 可用最大刀具直徑 |
mm
|
80
|
| 最大刀具長度 |
mm
|
200
|
| 最大刀具重量 |
kg
|
6
|
| 刀具交換方式 |
斗笠式
|
|
| 刀具規格 |
NBT-40
|
|
| 馬達 | ||
| 主軸馬達 (連續 / 30分鐘定格) |
kw (HP)
|
5.5/7.5(7.5/10)
|
| X/Y/Z軸馬達 |
kw
|
1.5/1.5/2.0
|
| 工作臺 | ||
| 工作面積 |
mm
|
700X400
|
| 工作臺最大荷重 |
kg
|
350
|
| T型槽 (槽*寬*中心距) |
mm
|
5X14X63
|
| 快速位移 | ||
| X軸快速位移 |
M/min
|
36
|
| Y軸快速位移 |
M/min
|
36
|
| Z軸快速位移 |
M/min
|
24
|
| 切削進給速度 |
mm/min
|
1-10000
|
| 控制器 | ||
| 三菱 |
|
M70
|
| 其它項目 | ||
| 機器重量 |
kg
|
4200
|
| 電源需求量 |
KVA
|
15
|
| 水箱容量 |
L
|
200
|
| 空壓源 |
kg/cm2
|
6
|
|
■
|
全密式護罩 |
|
■
|
主軸油冷控制系統 |
|
■
|
Z軸煞車馬達系統 |
|
■
|
安全門系統 |
|
■
|
刀具架與工具箱 |
|
■
|
主軸外可程序吹氣系統 |
|
■
|
手提吹屑空氣槍 |
|
■
|
機臺清洗水槍 |
|
■
|
工具箱、工作燈、警示燈 |
|
■
|
機械式油水分離系統 |
|
■
|
蓄屑車 |
|
■
|
三軸光學尺系統 |
|
■
|
自動刀 具長度量測系統 |
|
■
|
工件量測系統 |
|
■
|
履帶式排屑機 |
|
■
|
旋轉工作臺 (第四軸) |
|
■
|
主軸中心出水系統(DVL-800/1000) |
|
■
|
三軸滾柱線性滑軌(DVL-800/1000) |
|
■
|
三軸中空冷卻導桿機構(DVL-800/1000) |
|
■
|
圓盤式油水分離機 |
|
■
|
主軸環狀噴水裝置(限刀臂式) |
|
■
|
可程序噴嘴調整裝置 |
|
■
|
刀臂式換刀機構24T |
|
■
|
沖屑裝置 |
