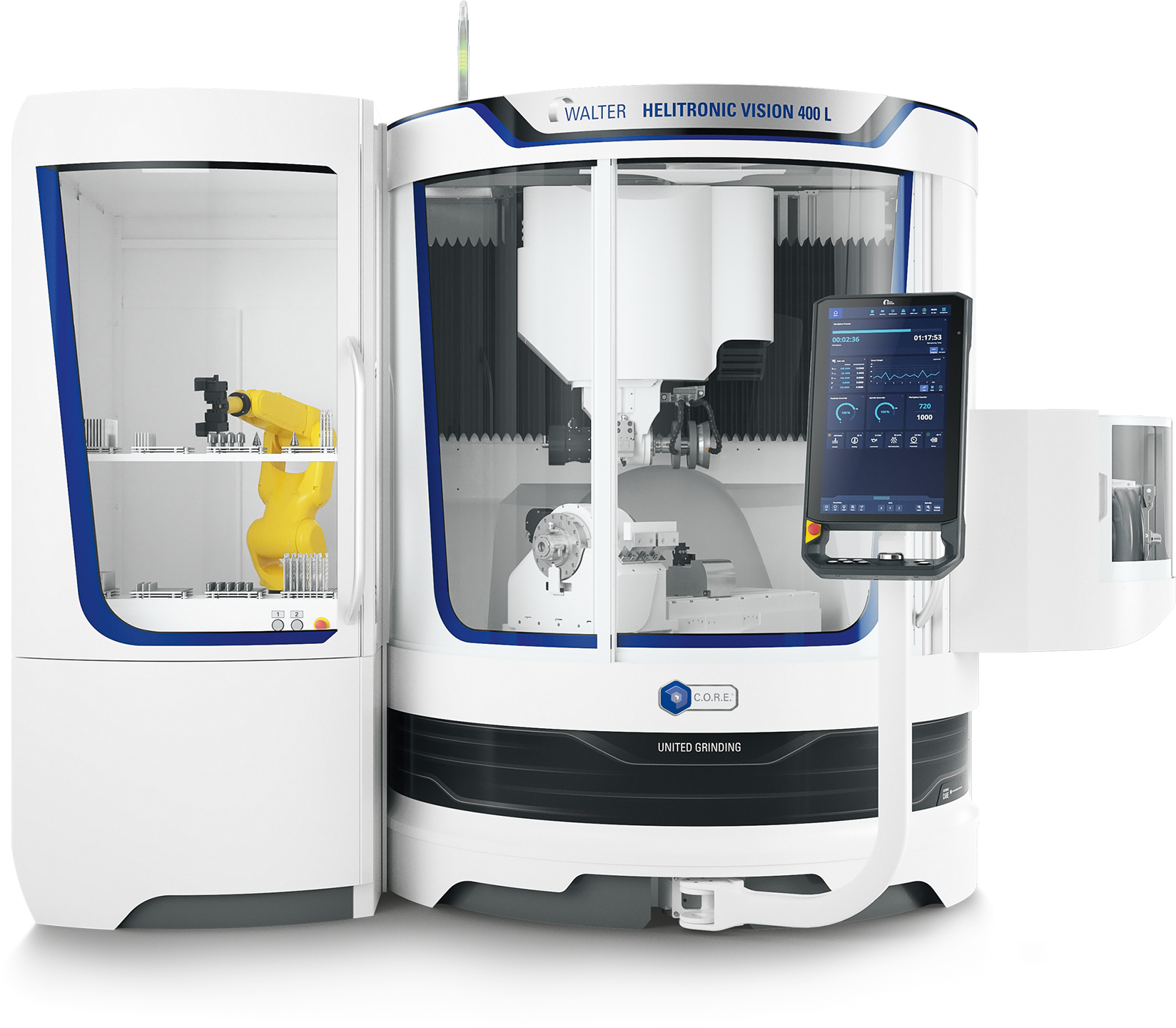

HELITRONIC VISION 400L

刀具磨床:刀具制造和修磨(硬質合金、高速鋼以及復合材料)

機床特征簡要說明（Introduction）：

Helitronic Vision可加工從3-320毫米范圍內的高精度回轉類刀具和零件。您可以加工當今市場上所有標準的材料，還可以磨削復雜的幾何形狀工件。Helitronic Vision可以處理所有類型的刀具，如金屬切削，木工上用的專用工具。
■瓦爾特龍門框架設計和混凝土澆鑄床身，這們的龍門專利設計，增加了重量和混凝土床身提供優良的減震性、溫度穩定性和磨削精度
■創新的驅動概念：動力強大的直線電機和極短的反應時間產生了優良的磨削效果。
■雙主軸磨頭能裝配六片砂輪
■Fanuc 310i控制系統，Helitronic Tool Studio軟件。
■自適應控制：根據實際去除率動態調整所需的進給速度意味著生產效率更高
■自動定位和測量系統“Heli-Probe”:快速地收集刀具的重要參數和定位刀具是高生產效率的先決條件
■可選（裝載機）：裝載機配置到您的數控磨床之后，你得到更短距離轉換時間的保證。所有裝載機的運動受機床控制系統的控制和監測。操作者很容易載入裝載 機。單個的機械手覆蓋了大范圍的直徑，這意味著減少機械手的轉換。刀具庫里最多可以放3層托盤。是實現多班無人操作的理想條件。HSK型裝載機選項也可以 使用
■可選（內部測量系統-IMS，在生產運行中自動補償）
■可選（砂輪庫）：這個選項再次使瓦爾特處于領先地位。存儲量多達36片砂輪給Helitronic Vision提供了6倍的標準能力。結合裝載機后，生產效率得到極大提高，尤其是在磨削高復雜刀具和大規模批量生產運行中

技術參數：

■油漆號：9003/7011
■軸：
X軸：480mm
Y軸：320mm
Z軸：700mm
X,Y,Z軸的最大移動速度：50m/min
C軸可旋轉：±200°
■A軸：∞
精度：
直線精度：0.0001mm
回轉精度：0.0001°
■雙端磨軸：
主軸直徑：100mm
最大砂輪直徑：200mm
最大輸出功率：30KW
磨削主軸轉速：0-10000轉/分
■重量：約7100kg
負載（在400V/50Hz）:35KVA
■冷卻系統（可選）：
不同類型可選：
■刀具數據：
最大直徑：320mm
最大工件長度（周圍磨）：370mm
最大工件長：300mm
最大工件重量：50kg
